不锈钢法兰气动蝶阀 | CHD641X

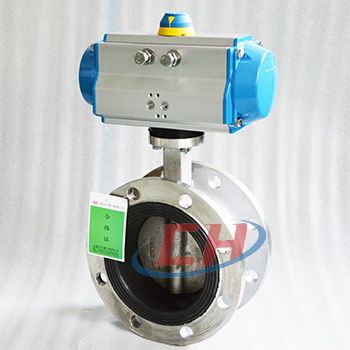

不锈钢法兰气动蝶阀 产品说明
CHD641X不锈钢法兰气动蝶阀是一款中线软密封蝶阀，阀体材质可选球墨铸铁QT450，碳钢WCB、不锈钢304、不锈钢316，阀座可选丁晴橡胶NBR、三元乙丙橡胶EPDM、四氟橡胶PTFE等。具有结构紧凑、重量轻、零泄漏、开闭迅速等特点，也可以在阀门上安装定位器或蜗轮箱，实现对管道内介质流量大小的调节和手动操作。阀门广泛应用于水处理、环保、冶金、化工等场合。
不锈钢法兰气动蝶阀 性能参数
| 公称通径DN(mm) | 40～1200 |
|---|---|
| 公称压力 | PN1.0、1.6MPa |
| 连接形式 | 法兰式 |
| 阀板形式 | 垂直板式 |
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 |
| 控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) |
不锈钢法兰气动蝶阀 材质说明
| 零件名称 Part name |
材料 Materials |
|---|---|
| 阀体 Body |
HT200、QT450、WCB、不锈钢 |
| 阀板 Disc |
“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢 |
| 阀座 Seat |
EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 阀轴 Stem |
"45#碳钢、416不锈钢、304不锈钢、316不锈钢 45#carbon steel,SS416,SS304,SS316° |
| 产品型号 Products Model |
CHD64X-10/16 |
| 公称通径(mm) Nominal Diameter |
DN32-DN200 |
| 公称压力(MPa) Nominal Pressure |
PN1.0-1.6MPa |
| 适用介质 Applicable medium |
水、海水、污水、油、空气、食品、弱酸碱盐等 |
| 适用温度 Applicable temperature |
-10~110℃ |

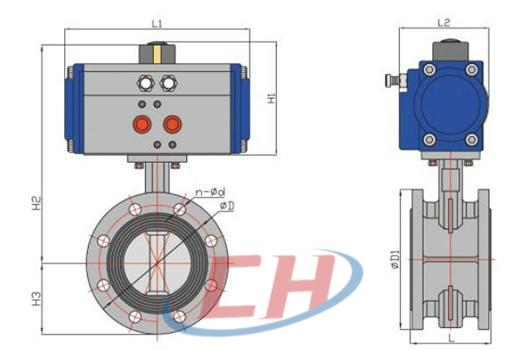

不锈钢法兰气动蝶阀 结构尺寸图
不锈钢法兰气动蝶阀 连接尺寸
| 规格 Size |
φD | φD1 | n- φd | H1 | H2 | H3 | L | L1 | L2 |
|---|---|---|---|---|---|---|---|---|---|
| DN50 | 125.00 | 165 | 4- φ18 | 108 | 235.0 | 82.5 | 110 | 168 | 83 |
| DN65 | 145.00 | 185 | 4- φ18 | 108 | 245.0 | 92.5 | 114 | 168 | 83 |
| DN80 | 160.00 | 200 | 4- φ18 | 120 | 260.0 | 100.0 | 116 | 184.0 | 95 |
| 160.00 | 200 | 8- φ18 | |||||||
| DN100 | 180.00 | 220 | 8- φ18 | 129 | 287.0 | 110.0 | 129 | 204.0 | 103 |
| DN125 | 210.00 | 250 | 8- φ18 | 137 | 322.0 | 125.0 | 142 | 262.0 | 108.5 |
| DN150 | 240.00 | 285 | 8- φ22 | 153 | 354.0 | 142.5 | 142 | 268.0 | 121.5 |
| DN200 | 295.00 | 340 | 8- φ22 | 185 | 444.0 | 170.0 | 154 | 301.0 | 42 |
| 295.00 | 340 | 12- φ22 | |||||||
| DN250 | 350.00 | 395 | 12- φ22 | 202 | 500.0 | 197.5 | 167 | 390.0 | 152 |
| 355.00 | 405 | 12- φ26 | |||||||
| DN300 | 400.00 | 445 | 12- φ22 | 227 | 540.0 | 222.5 | 180 | 458.0 | 174 |
| 410.00 | 460 | 12- φ26 | |||||||
| DN350 | 460.00 | 505 | 16- φ22 | 260 | 608.0 | 252.5 | 192 | 525.0 | 206 |
| 470.00 | 520 | 16- φ26 | |||||||
| DN400 | 515.00 | 565 | 16- φ26 | 285 | 660.0 | 282.5 | 218 | 532.0 | 226 |
| 525.00 | 580 | 16- φ30 | |||||||
| DN450 | 565.00 | 615 | 20- φ26 | 319 | 763.0 | 307.5 | 224 | 602.0 | 260 |
| 585.00 | 640 | 20- φ30 | |||||||
| DN500 | 620.00 | 670 | 20- φ26 | 356 | 786.0 | 335.0 | 231 | 718.0 | 294 |
| 650.00 | 715 | 20- φ33 | |||||||
| DN600 | 725.00 | 780 | 20- φ30 | 380 | 854.0 | 390.0 | 270 | 760.0 | 336 |
| 770.00 | 840 | 20- φ36 |

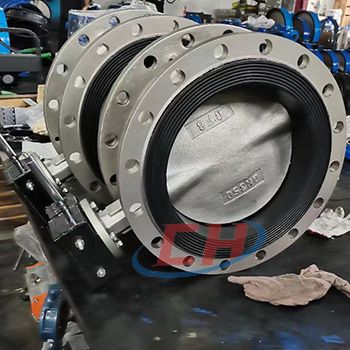

不锈钢法兰气动蝶阀 图片
