不锈钢气动多(凸)耳蝶阀 | CHTD671X

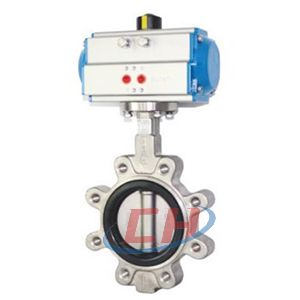

不锈钢气动多(凸)耳蝶阀图片

不锈钢气动多(凸)耳蝶阀 产品说明
CHTD671X不锈钢气动多(凸)耳蝶阀是一款中线软密封蝶阀，阀体材质可选球墨铸铁QT450，碳钢WCB、不锈钢304、不锈钢316，阀座可选丁晴橡胶NBR、三元乙丙橡胶EPDM、四氟橡胶PTFE等。具有结构紧凑、重量轻、零泄漏、开闭迅速等特点，也可以在阀门上安装定位器或蜗轮箱，实现对管道内介质流量大小的调节和手动操作。阀门广泛应用于水处理、环保、冶金、化工等场合。

不锈钢气动多(凸)耳蝶阀 性能参数
公称通径DN(mm) 40～1200
公称压力 PN1.0、1.6MPa
连接形式 对夹式
阀板形式 垂直板式
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关型(开关两位控制)、调节型(4～20mA控制)
不锈钢气动多(凸)耳蝶阀 材质说明
零件名称
Part name 		材料
Materials
阀体
Body 		HT200、QT450、WCB、不锈钢
阀板
Disc 		“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢
阀座
Seat 		EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶
EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
阀轴
Stem 		"45#碳钢、416不锈钢、304不锈钢、316不锈钢
45#carbon steel,SS416,SS304,SS316°
产品型号
Products Model 		CHD67X-10/16
公称通径(mm)
Nominal Diameter 		DN32-DN200
公称压力(MPa)
Nominal Pressure 		PN1.0-1.6MPa
适用介质
Applicable medium 		水、海水、污水、油、空气、食品、弱酸碱盐等
适用温度
Applicable temperature 		-10~110℃

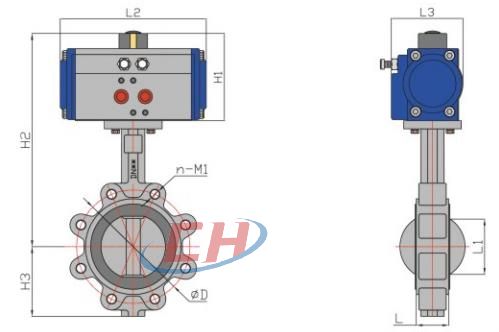

不锈钢气动多(凸)耳蝶阀 结构尺寸图

不锈钢气动多(凸)耳蝶阀结构图

不锈钢气动多(凸)耳蝶阀 连接尺寸
规格
Size 		φD n-M1 H1 H2 H3 L L1 L2 L3
DN50 125.00 4-M16 108 270 83 42 32 168 83
DN65 145.00 4-M16 108 283 95 45 47 168 83
DN80 160.00 4-M16 119.5 301 102 45 65 184 95
160.00 8-M16
DN100 180.00 8-M16 128.7 329 124 52.1 91 204 103
DN125 210.00 8-M16 136.5 350 139 55 112 262 108.5
DN150 240.00 8-M20 153 378 149 56 146 268 121.5
DN200 295.00 8-M20 185 445 181 61 194 301 142
295.00 12-M20
DN250 350.00 12-M20 202 494 210 66 242 390 152
355.00 12-M24
DN300 400.00 12-M20 227 564 248 77 292 458 174
410.00 12-M24
DN350 460.00 16-M20 260 628 279 77 325 525 206
470.00 16-M24
DN400 515.00 16-M24 285 685 305 87 380 532 226
525.00 16-M27
DN450 565.00 20-M24 319 741 365 105 428 602 260
585.00 20-M27
DN500 620.00 20-M24 356 836 372 130 474 718 294
650.00 20-M30
DN600 725.00 20-M27 380 942 457 152 573 760 336
770.00 20-M33
