气动粉体调节蝶阀 | BL2F

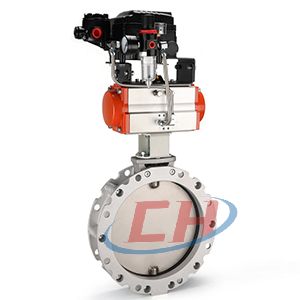

气动粉体调节蝶阀图片

气动粉体调节蝶阀 产品说明
BL2F气动粉体调节蝶阀,阀体材质铝合金,阀板可选用304不锈钢材质,阀体橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,气动粉体调节蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。根据应用要求,可以单独选配驱动手柄或者气缸驱动套件。

气动粉体调节蝶阀 性能参数
型号 BLF、BL2F
公称通径(mm) DN100-DN400
压力(Mpa) 0-0.2
主要零件 阀体 压铸铝合金
阀板 聚氨酯板、铸铁阀板、铝板、不锈钢阀板
密封圈 丁晴胶NBR、三元乙丙橡胶EPDM、硅胶SI、食品级橡胶
适用介质 水泥粉、面粉等粉料、空气、尾气等气体
连接方式 单法兰、双法兰
控制方式 开关型、调节型
适用温度(℃) -15--100
气动执行器 型号 CP、GT系列、AT系列、AW系列
压力(Mpa) 0.4-0.7
气动粉体调节蝶阀单法兰 结构尺寸图

气动粉体调节蝶阀结构图

气动粉体调节蝶阀 连接尺寸
型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5
气动粉体调节蝶阀双法兰 结构尺寸图

气动粉体调节蝶阀结构图

气动粉体调节蝶阀 连接尺寸
型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5

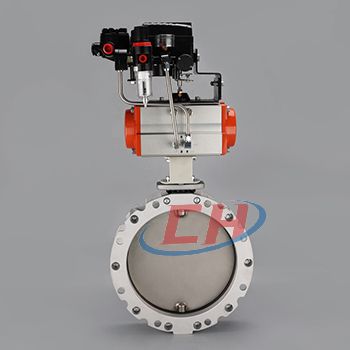

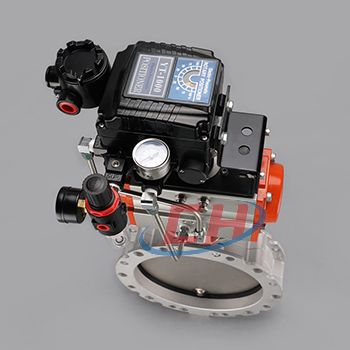

气动粉体调节蝶阀 图片

气动粉体调节蝶阀图片 气动粉体调节蝶阀图片
