气动管夹阀 | VF
气动管夹阀 产品说明
上海川沪阀门生产的VF气动管夹阀结构简单，是极为经济的和理想的截止阀方案，因为操纵气动式夹管阀无需另外的传动装置，只需要一个二位三通电磁阀或者先导阀即可操纵气动式夹管阀。
气动管夹阀 材质
| 阀体 | 铝合金、不锈钢 |
|---|---|
| 法兰 | 铝合金、铝内螺纹、铝合金带法兰衬套 |
| 衬套 | 耐磨天然橡胶、食品安全天然橡胶、高温天然橡胶、EPDM、丁晴橡胶、氟橡胶 |

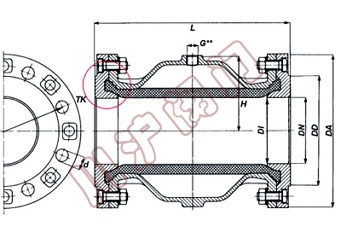

气动管夹阀 结构尺寸图
气动管夹阀 连接尺寸
| DN | DI | DA | DD | d(mm) | 螺丝 | TK | L | H | E | 重量 | 容积 | PS | 内螺纹 | GT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 40 | 150 | 88 | 18 | 4 | 110 | 155 | 51 | 28 | 2.9 | 0.2 | 6 | G1-1/2 | 19 |
| 50 | 50 | 165 | 102 | 18 | 4 | 125 | 183 | 60 | 30 | 3.7 | 0.3 | 6 | G2 | 24 |
| 65 | 65 | 185 | 122 | 18 | 4 | 145 | 183 | 76 | 28 | 4.3 | 0.45 | 6 | G2-1/2 | 22 |
| 80 | 80 | 200 | 138 | 18 | 8 | 160 | 228 | 90 | 31 | 5.6 | 0.95 | 6 | G3 | 22 |
| 100 | 100 | 220 | 158 | 18 | 8 | 180 | 281 | 107 | 35 | 8.4 | 1.70 | 6 | G4 | 20 |
| 125 | 118 | 250 | 184 | 18 | 8 | 210 | 350 | 130 | 40 | 12.0 | 3.5 | 6 | - | - |
| 150 | 145 | 285 | 212 | 22 | 8 | 240 | 420 | 155 | 43 | 17.0 | 7.00 | 6 | - | - |
| 200 | 190 | 340 | 268 | 22 | 8 | 295 | 560 | 200 | 60 | 35.0 | 15.5 | 6 | - | - |
| 250 | 250 | 395 | 320 | 22 | 12 | 350 | 610 | 258 | 49 | 84.0 | 30.00 | 2 | - | - |

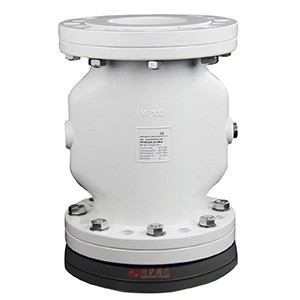

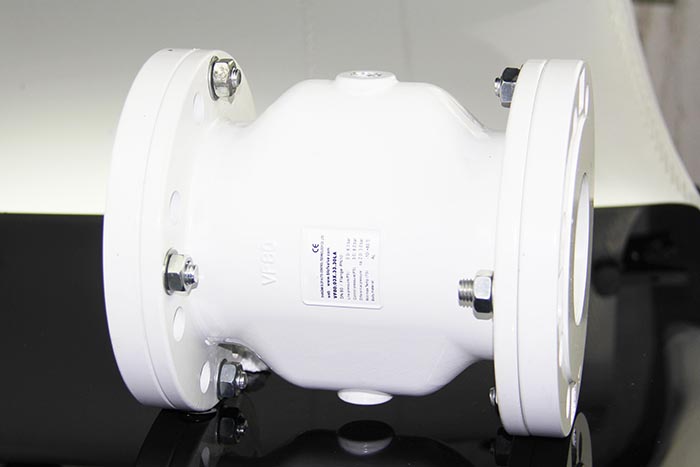

气动管夹阀 图片
