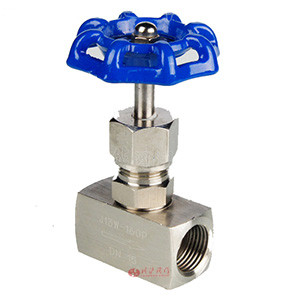

J13W内螺纹针型阀 | J13W
J13W内螺纹针型阀 产品说明
J13W型针型阀采用锻管连接和螺纹连接，适用燃气设备容器连接压力表测量配套等其它燃气管路上。
J13W内螺纹针型阀 性能指标
| 型号 | 公称压力(MPa) | 试验压力PS(MPs) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
|---|---|---|---|---|---|---|---|
| 壳体 | 密封（液） | 密封（气） | |||||
| J13w-16 | 16 | 2.4 | 1.76 | 0.6 | 16 | p≤200℃ | 液化石油气水、油品等 |
| J13w-40p | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13w-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
| J13w-320p | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
J13W内螺纹针型阀 零件材质
| 零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
|---|---|---|---|
| J13w-16p | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氧乙稀、柔性石墨 |
| J13w-160、J13w-40 | 优质碳钢 | 铬不锈钢 |
J13W内螺纹针型阀 结构尺寸图
J13W内螺纹针型阀 连接尺寸
| 公称直径DN(mm) | 管螺纹 | 尺寸 | 重量(Kg) | ||||
|---|---|---|---|---|---|---|---|
| Do | L | H | Hi | d | |||
| 6 | 1/4 | 60 | 55 | 92 | 102 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 90 | 100 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
