J61Y焊接针型阀 | J61Y

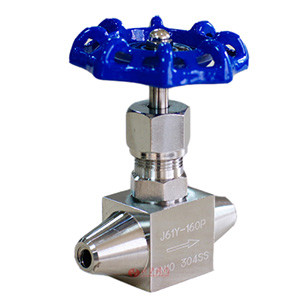

J61Y焊接针型阀 产品说明
高压J61Y焊接针型阀,是电力,电气,机电设备工程,电控设备工程中应用多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61Y针型阀,外表美观,密封性能好,耐压高,拆装维护方便。
J61Y焊接针型阀 性能指标
| 型号 | 公称压力 (MPa) | 试验压力PS(MPs) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
|---|---|---|---|---|---|---|---|
| 壳体 | 密封 （液） | 密封 （气） | |||||
| J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ | 电站、石油气、水、油品等 |
| FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | |
| T61Y-320 | |||||||
| 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ | ||
J61Y焊接针型阀 零件材质
| 零件名称 | 阀杆、阀盖、螺栓 | 阀杆、阀瓣密封圈 | 填料 | 垫片 | 手柄 |
|---|---|---|---|---|---|
| J61Y-170V | 铬镍不锈钢 | 不锈钢 | 聚四氧乙稀、柔性石墨 | 橡胶石棉板 | 优质碳钢 |
J61Y焊接针型阀 结构尺寸图
J61Y焊接针型阀 连接尺寸
| 公称直径DN(mm) | 管螺纹 | 尺寸 | 重量(Kg) | ||||
|---|---|---|---|---|---|---|---|
| Do | L | H | Hi | d | |||
| 6 | 3/4 | 80 | 78 | 100 | 110 | 6 | 1.20 |
| 10 | 1 | 80 | 120 | 100 | 110 | 8 | 1.50 |
| 15 | 11/4 | 100 | 130 | 120 | 130 | 12 | 1.70 |
| 20 | 2 | 12000 | 145 | 150 | 165 | 15 | 2.60 |
