衬氟截止阀 | J41F46

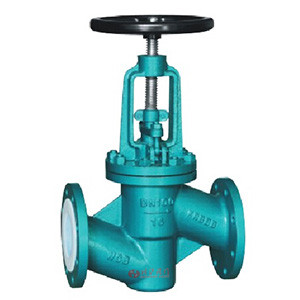

衬氟截止阀 产品说明
衬氟截止阀主要分为直通式、直流式和直角式的三种。衬氟截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，衬氟截止阀适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。衬氟截止阀适用温度∶≤85℃、≤100℃、≤120℃（按照衬里材料）。 衬氟截止阀用途：具有结构紧凑、启闭灵活、耐腐蚀性能强，衬氟截止阀被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但衬氟截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
衬氟截止阀 性能指标
| 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸阀 | ||
|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | |
| 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 阀杆 | 35 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
| 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 手轮 | WCB | WCB | WCB | |||

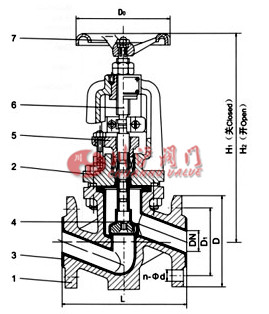

衬氟截止阀 结构尺寸图
衬氟截止阀 连接尺寸
| 公称通径DN | 公称压力MPa | 工作压力MPa | L mm |
D mm |
D1 mm |
n-Φd mm |
H1 mm |
H2 mm |
Do mm |
重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | 213 | 232 | 100 | 4 |
| 20 | 150 | 105 | 75 | 4-14 | 224 | 246 | 100 | 6 | ||
| 25 | 160 | 115 | 85 | 4-14 | 240 | 272 | 120 | 8 | ||
| 32 | 180 | 140 | 100 | 4-18 | 262 | 285 | 120 | 10.5 | ||
| 40 | 200 | 150 | 110 | 4-18 | 283 | 310 | 140 | 16.5 | ||
| 50 | 2360 | 165 | 125 | 4-18 | 311 | 345 | 140 | 18. | ||
| 65 | 290 | 185 | 1451 | 4-18 | 366 | 410 | 160 | 26 | ||
| 80 | 310 | 200 | 60 | 6/2-18 | 388 | 430 | 200 | 36.5 | ||
| 100 | 350 | 220 | 180 | 6/2-18 | 463 | 535 | 280 | 58 | ||
| 125 | 400 | 250 | 210 | 6/2-18 | 495 | 575 | 380 | 64 | ||
| 150 | 480 | 285 | 240 | 6/2-22 | 560 | 60 | 320 | 85 | ||
| 200 | 495 | 340 | 295 | 6/2-22 | 615 | 715 | 360 | 155 | ||
| 250 | 622 | 405 | 355 | 10/2-22 | 790 | 935 | 500 | 243 | ||
| 300 | 698 | 460 | 410 | 10/2-22 | 908 | 1100 | 500 | 295 |
