气动管夹阀 | GJ641X

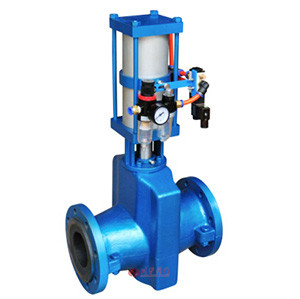

气动管夹阀 产品说明
气动管夹阀又称GJ641X气动管夹阀,是上海川沪阀门为满足客户特殊工况要求在手动管夹阀基础上改进的新型阀门，由上下铸铁、铸钢阀体、橡胶管套、大小阀杆、闸板、上下导柱、气动装置等零件组成，也可根据需要选择驱动装置。气动管夹阀广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。
气动管夹阀 材质
| 名称 | 材料 |
|---|---|
| 阀体 | 铸铁、铝合金、碳钢 |
| 套管 | 橡胶 |
| 阀杆 | 铸铜、碳钢 |
| 压杆 | 球墨铸铁 |
| 电动头 | 组合件 |
| 托架 | 球墨铸铁 |

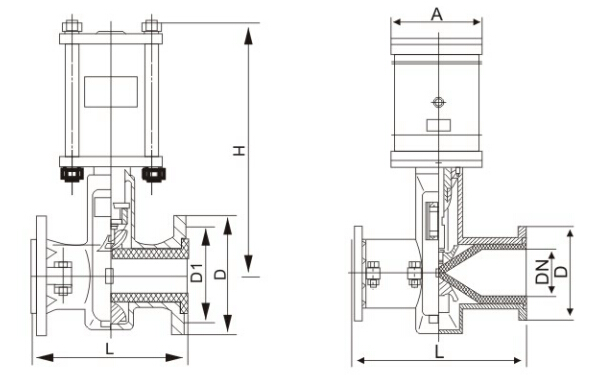

气动管夹阀 结构尺寸图
气动管夹阀 连接尺寸
| 公称通径 （DN） | 公称压力 （MPa） | 工作压力 （MPa） | L | L1 | D | D1 | Z-Φ | H | A | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 160 | 124 | 115 | 85 | 4-14 | |||
| 32 | 165 | 145 | ＊140 | 100 | 4-18 | |||||
| 40 | 190 | 157 | ＊150 | 110 | 4-18 | |||||
| 50 | 210 | 160 | 160 | 125 | 4-18 | |||||
| 65 | 250 | 199 | 180 | 145 | 4-18 | |||||
| 80 | 300 | 222 | 195 | 160 | 4-18 | |||||
| 100 | 350 | 250 | 215 | 180 | 8-18 | |||||
| 125 | 430 | 318 | 245 | 210 | 8-18 | |||||
| 150 | 500 | 350 | 280 | 240 | 8-23 | 1000 | 265 | |||
| 200 | 0.4 | 0.4 | 650 | 446 | 335 | 295 | 8-23 | 1174 | 330 | |
| 250 | 800 | 516 | ＊395 | 350 | 12-23 | |||||
| 300 | 950 | 562 | ＊445 | 400 | 12-23 | |||||
| 采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa） | ||||||||||

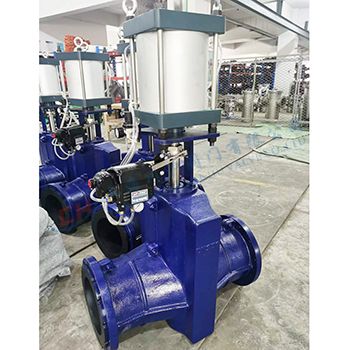

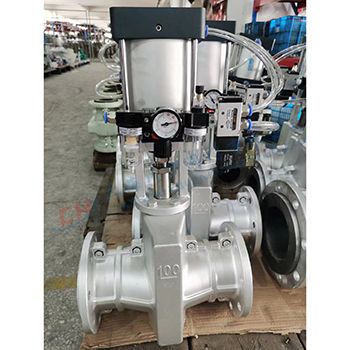

气动管夹阀图片
