电动管夹阀 | GJ941X
电动管夹阀 产品说明
电动管夹阀是一种具有独特结构形式的新型阀门,因其卓越的耐磨防腐性能而倍受青睐,适应于低压管道的颗粒浆体或化学介质的输送控制系统。电动管夹阀开启方便灵活,密封性能好,杜绝了跑冒滴漏等现象的发生,胶管可定期更换,而阀体能长期使用,节省费用。胶管阀可以替代闸阀、截止阀和调节阀，提高使用寿命5-10倍。GJ941X-6L智能型电子式电动胶管阀由电子式电动执行机构(3610L/3410L系列)与管夹阀组成，安装简易方便，耐磨、耐腐蚀。
电动管夹阀 材质
| 名称 | 材料 |
|---|---|
| 阀体 | 铸铁，铝合金 |
| 套管 | 橡胶 |
| 阀杆 | 铸铜、碳钢 |
| 压杆 | 球墨铸铁 |
| 电动头 | 组合件 |
| 托架 | 球墨铸铁 |
电动管夹阀 结构尺寸图
电动管夹阀 连接尺寸
| 规格 | L | ~H | B | Φ | D1 | n-d0 | 选配电动执行器 |
|---|---|---|---|---|---|---|---|
| DN25 | 100 | 490 | 100 | 180 | 75 | 4-Φ11 | 361/341LSA-20 |
| DN32 | 125 | 510 | 115 | 180 | 90 | 4-Φ13 | 361/341LSA-20 |
| DN50 | 180 | 550 | 165 | 180 | 125 | 4-Φ18 | 361/341LSB-30 |
| DN65 | 230 | 600 | 220 | 200 | 145 | 4-Φ18 | 361/341LSB-50 |
| DN80 | 280 | 600 | 220 | 200 | 160 | 4-Φ18 | 361/341LSB-50 |
| DN100 | 360 | 720 | 290 | 200 | 180 | 8-Φ18 | 361/341LSB-50 |
| DN125 | 445 | 775 | 315 | 200 | 210 | 8-Φ18 | 361/341LSC-65 |
| DN150 | 490 | 1020 | 380 | 310 | 240 | 8-Φ22 | 361/341LSC-99 |
| DN200 | 540 | 1090 | 480 | 310 | 295 | 12-Φ22 | 361/341LSC-99 |
| DN250 | 625 | 1170 | 610 | 310 | 350 | 12-Φ22 | 361/341LSC-160 |
| DN300 | 730 | 1260 | 710 | 310 | 400 | 12-Φ22 | 361/341LSC-160 |

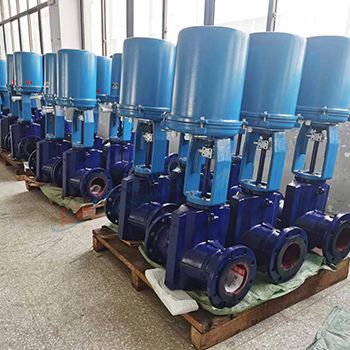

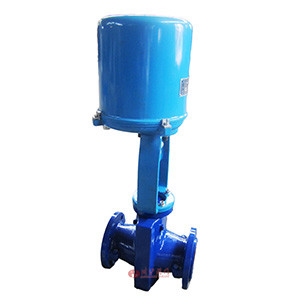

电动管夹阀图片
