氨用截止阀 | J41B

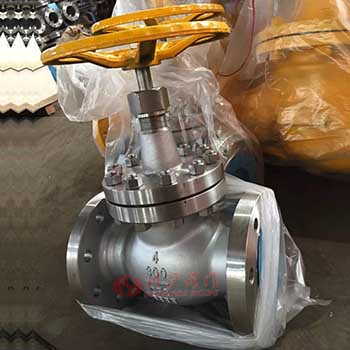

氨用截止阀图片

氨用截止阀 产品说明
氨用截止阀经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围,再经过其它控制阀门细调,使气体输入使用系统。常用的减压阀为氨用截止阀,简称氨用阀。
氨用截止阀的高压腔与钢瓶连接,低压腔为气体出口,并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制. 使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室,并经出口通往工作系统。转动调节螺杆,改变活门开启的高度,从而调节高压气体的通过量并达到所需的压力值。 氨用截止阀都装有安全阀。它是保护氨气减压阀并使之安全使用的装置,也是氨气减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因,导致出口压力自行上升并超过一定许可值时,安全阀会自动打开排气。

氨用截止阀 性能指标
公称压力PN(MPA) 试验压力PS(MPa) 适用介质 适用温度(℃)
2.5 3.8   氨气、 氨液等 NH3   巴氏合金 -40℃ +150℃   四氟 -40℃ +200℃
4.0 6.4
氨用截止阀 零件材质
零件名称 阀体、阀盖 密封圈 填料 填料压盖 阀杆 垫片
J41B-25C 铸钢 巴氏合金   聚四氟 乙 烯 碳钢   聚四氟 乙 烯
J41B-25Z 灰铸铁
J41B-25P 不锈钢 不锈钢
J41F-25Z 灰铸铁   碳钢
氨用截止阀 结构尺寸图

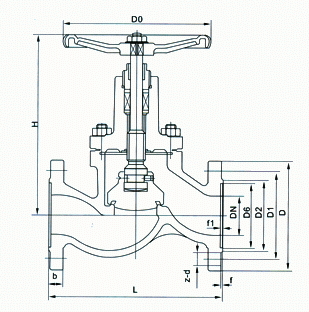

氨用截止阀结构图

氨用截止阀 连接尺寸
公称通径 DN(mm) 尺  寸(mm)
L D D1 D2 D4 b f f1 Z-φd D3
10 130 90 60 40 35 16 2 4 4-φ14 165 185 110
15 130 95 65 45 40 16 2 4 4-φ14 165 185 110
20 150 105 75 55 51 18 2 4 4-φ14 170 200 120
25 160 115 85 65 58 18 2 4 4-φ14 197 210 120
32 180 135 100 78 66 20 2 4 4-φ18 199 213 140
40 200 145 110 85 76 20 3 4 4-φ18 248 264 160
50 230 160 125 100 88 22 3 4 4-φ18 265 295 180
65 290 180 145 120 110 24 3 4 8-φ18 310 349 220
80 310 195 160 135 121 26 3 4 8-φ18 340 357 240
100 350 230 190 160 150 30 3 4.5 8-φ23 380 413 280
125 400 270 220 188 176 32 3 4.5 8-φ25 430 451 320
150 480 300 250 218 204 32 3 4.5 8-φ25 505 492 360
200 600 360 310 278 260 34 3 4.5 12-φ25 550 806 400
250 650 425 370 335 31 36 3 4.5 12-φ30 730 880 450
300 750 485 430 390 364 40 3 4.5 16-φ30 - 995 550

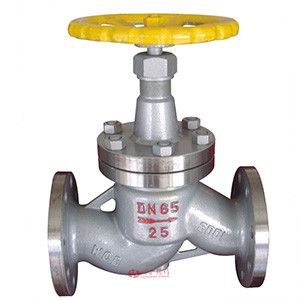

氨用截止阀图片

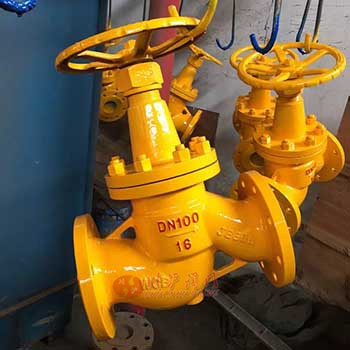

氨用截止阀图片 氨用截止阀图片
