铸铁管夹阀 | GJ41X

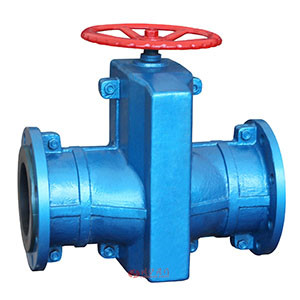

铸铁管夹阀图片

铸铁管夹阀 产品说明
铸铁管夹阀产品特点:
1、产品结构:铸铁管夹阀由左右铸铁阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成。
2、工作原理:顺转手轮时,使管夹阀大小阀杆同时带动上下闸板,压缩管套,进行关闭,反转即行开启,这样,闸板在导柱之间上下往复完成阀门开闭工作。另外,因橡胶管套承力,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。 管夹阀主要分为:铝合金管夹阀、铸铁管夹阀、常开型或常闭型气动管夹阀、电动管夹阀等。
3、产品用途:管夹阀是一种具有防腐蚀性能,适用于化工,冶炼等具有腐蚀性流体的阀门,它广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。

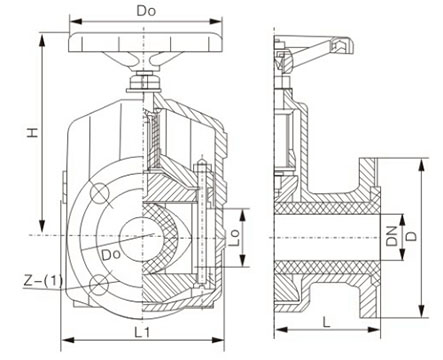

铸铁管夹阀 结构尺寸图

铸铁管夹阀结构图

铸铁管夹阀 连接尺寸
公称通径 (DN) 公称压力 (MPa) 工作压力 (MPa) L L1 Lo D D1 Do H z-d> 重量
(kg)
25 0.6 0.6 142 124 31 115 85 120 150 4-14 3
32 160 145 40 *140 100 140 174 4-18 4.5
40 180 157 50 *150 110 140 186 4-18 5.5
50 210 160 60 160 125 160 205 4-18 7.5
65 250 199 74 180 145 160 238 4-18 9.0
80 300 222 88 195 160 200 241 4-18 13.5
100 350 250 106 215 180 240 301 8-18 20
125 430 318 134 245 210 280 360 8-18 27.5
150 500 350 158 280 240 320 405 8-23 43
200 650 446 206 335 295 560 545 8-23 85
250 0.4 0.4 800 516 256 *395 350 560 632 12-23 138
300 950 562 304 *445 400 620 741 12-23 195

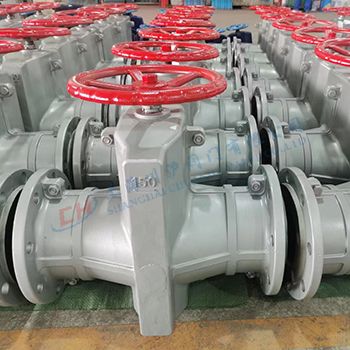

铸铁管夹阀图片

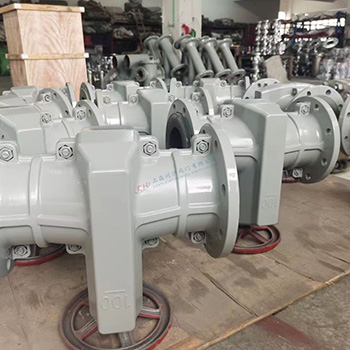

铸铁管夹阀图片 铸铁管夹阀图片
