气动管夹阀 | VMP
气动管夹阀 产品说明
上海川沪阀门生产的VMP气动管夹阀结构简单，是极为经济的和理想的截止阀方案，因为操纵气动式夹管阀无需另外的传动装置，只需要一个二位三通电磁阀或者先导阀即可操纵气动式夹管阀。
VMP管夹阀优点：
·结构紧漆端面长度减小30%
·重量减小25%
·适合食品行业应用
·防爆保护设计
·极好的耐气候性能
·通道流畅
·无堵塞
·零泄漏100%密封
·易维护和更换配件
气动管夹阀 材质
| 阀体材质 | 聚甲醛PO天然色 医药/食品 聚甲醛POM黑色 极好的耐气候性能 聚甲醛POM导电 危险及防爆区 |
|---|---|
| 连接方式 | 管内螺纹（ISO228）或/NPT，其它可根据需要提供 |
| 衬套 | 耐磨天然橡胶、食品安全天然橡胶，二元乙丙橡胶，丁腈橡胶，氯磺化聚乙烯橡胶，丁基橡胶，氯丁橡胶 |

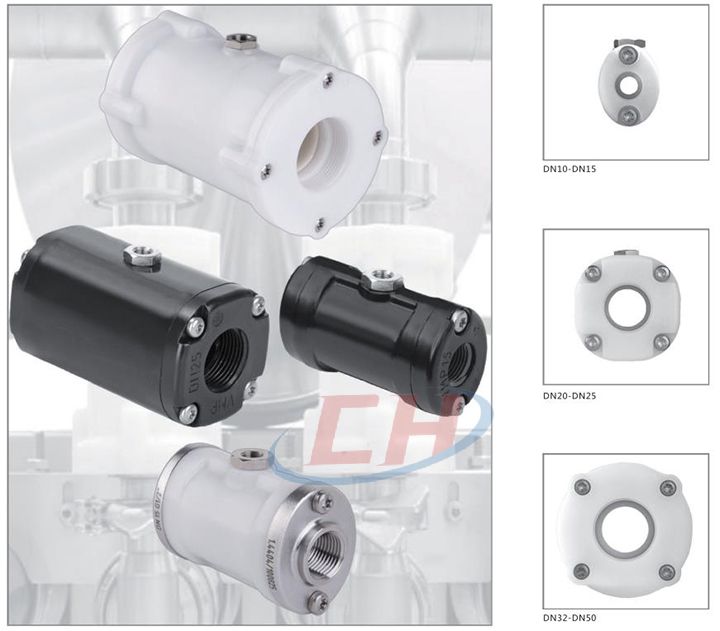

气动管夹阀 连接图

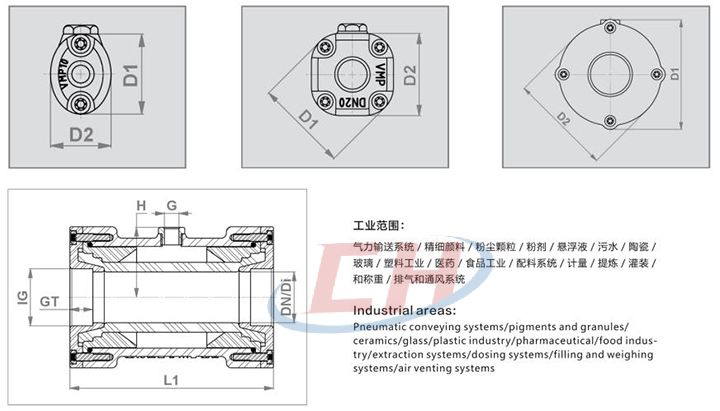

气动管夹阀 结构尺寸图
气动管夹阀 连接尺寸
| DN/Di (mm) |
IG (inch) |
GT (mm) |
L1 (mm) |
D1 | D2 (mm) |
G (inch) |
H (mm) |
PS max. (bar) |
螺丝 screws |
容积(ml)* volume(ml) (ca/approx) | 重量** Weigh t(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | G3/8" | 12 | 80 | 45 | 34 | G 1/8" | 27.5 | 6,0 | 4 | 15 | 0.12 |
| 15 | G1/2" | 14 | 95 | 55 | 46 | G 1/8" | 32,5 | 6,0 | 4 | 25 | 0.31 |
| 20 | G 3/4" | 17 | 103 | 63 | 56 | G 1/8" | 34,5 | 6,0 | 8 | 40 | 0.31 |
| 25 | G1" | 17 | 120 | 75 | 70 | G 1/8" | 40,0 | 6,0 | 8 | 80 | 0.50 |
| 32 | G1-1/4" | 18 | 135 | 98 | 90 | G 1/4" | 48,0 | 4,5 | 8 | 150 | 0.66 |
| 40 | G1-1/2" | 18 | 160 | 111 | 103 | G 1/4" | 55,0 | 4,5 | 8 | 300 | 0.97 |
| 50 | G2" | 24 | 170 | 130 | 120 | G 1/4" | 64,0 | 4,0 | 12 | 450 | 1.50 |
容积=衬套关闭时控制介质容积/Volume= Control volume with closed sleeve
** 配套不锈钢的VMP 系列的重量DN10=0,3 DN15=0,4kg weight for VMP valves w/stainless steel socket= DN10=0,3 DN15=0,4kg
