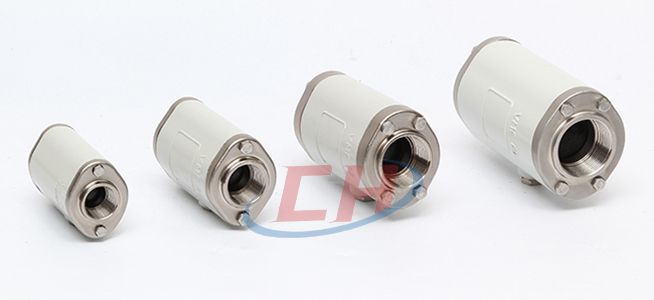

气动管夹阀 产品说明
上海川沪阀门生产的VMC气动管夹阀结构简单，是极为经济的和理想的截止阀方案，因为操纵气动式夹管阀无需另外的传动装置，只需要一个二位三通电磁阀或者先导阀即可操纵气动式夹管阀。
VMC管夹阀优点：
·结构紧漆端面长度减小30%
·重量减小25%
·适合食品行业应用
·防爆保护设计
·极好的耐气候性能
·通道流畅
·无堵塞
·零泄漏100%密封
·易维护和更换配件
气动管夹阀 材质
| 壳体材质 | DN10-100：不锈钢4408（E） DN20-100：铝合金AISilOMg（A） DN10-15：聚甲醛POM天然色（P） DN10-15：聚甲醛POM导电（P） |
|---|---|
| 螺纹帽 | DN10-100：不锈钢1.4404（E） DN20-50：聚甲醛POM天然色（P）医药/食品 DN20-50 ：聚甲醛POM导电（P）危险及防爆区E |
| 阀门表面 | 不锈钢：电抛光亚光 铝：粉末涂层60-80微米RAL7035 |
| 连接方式 | 带内螺纹连接的， 按德标 DIN EN ISO 228” G 或美标 ANSI/ASMEBI.20.1” NPT” |
| 衬套 | 耐磨天然橡胶、食品安全天然橡胶，二元乙丙橡胶，丁腈橡胶，氯磺化聚乙烯橡胶，丁基橡胶，氯丁橡胶 |

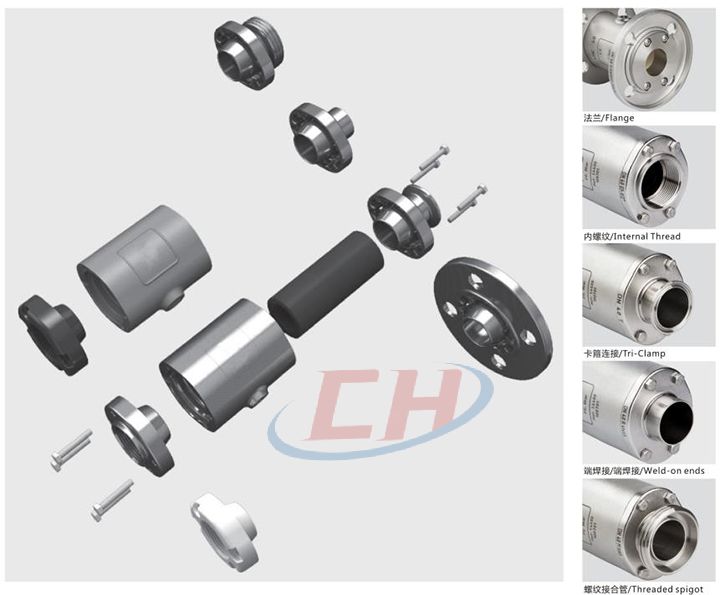

气动管夹阀 连接图

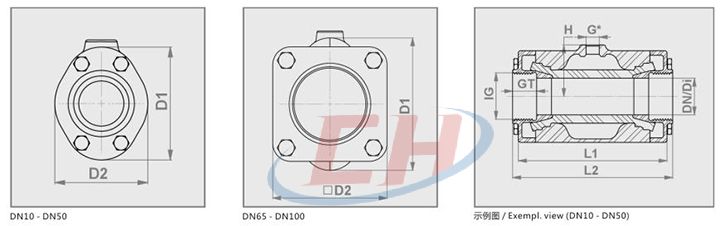

气动管夹阀 结构尺寸图
气动管夹阀 连接尺寸
| DN/Di（mm） | D1（mm） | D2（mm） | IG（inch） | GT（mm） | L1（m） | L2（mm） | G（inch） | H（mm） | 容积（I） | 重量（KG）(EE) | 重量（KG）(AE) | 重量（KG）(AP) | 重量（KG）(PE) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 46 | 35 | G3/8” | 12 | 68 | 80 | G1/8” | 23 | 0,03 | 0.5 | - | - | 0.2 |
| 15 | 56 | 47 | G1/2” | 15 | 85 | 95 | G1/8” | 28 | 0,05 | 0.8 | - | - | 0.4 |
| 20 | 62 | 49 | G3/4” | 17 | 93 | 103 | G1/8” | 32 | 0.07 | 0.8 | 0.5 | 0.4 | - |
| 25 | 2 | 57 | G1” | 20 | 110 | 120 | G1/8” | 37 | 0.09 | 1.3 | 08 | 0.5 | - |
| 32 | 80 | 66 | G1-1/4” | 21 | 130 | 140 | G1/4” | 45 | 0.13 | 1.7 | 1.1 | 0.7 | - |
| 40 | 90 | 77 | G1-1/2” | 21 | 150 | 160* | G1/4” | 50 | 0,22 | 2.4 | 15 | 0.9 | - |
| 50 | 110 | 88 | G2” | 25 | 175 | 185 | G1/4” | 60 | 0.36 | 3.6 | 2.2 | 1.6 | - |
| 65 | 139 | 115 | G2-1/2” | 30 | 173 | 200 | G1/4” | 74 | 0.44 | 4.0 | 3.0 | - | - |
| 80 | 173 | 133 | G3” | 33 | 213 | 230 | G1/4” | 90 | 088 | 5.6 | 4.4 | - | - |
| 100 | 203 | 156 | G4” | 20 | 264 | 280 | G1/4” | 107 | 180 | 11.0 | 6.6 | - | - |
