真空蝶阀 | GI
真空蝶阀 产品说明
GI型高真空蝶阀用于接通或切断真空管路中的气流。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。
高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封圈：NBR、氟橡胶。
真空蝶阀 技术参数
| 适用范围(Pa) | 10^5～1.3×10^-6 |
|---|---|
| 阀门漏率(Pa.L/S) | ≤1.3×10^-4. |
| 适用温度 | -25～+80℃(丁腈橡胶) -30～+150℃(氟橡胶) |
| 阀门主要部件材料 | 不锈钢或碳钢 |
| 法兰标准 | JB919 |
| 安装位置 | 任意 |
真空蝶阀 结构尺寸图
真空蝶阀 连接尺寸
| 型号 | 通径 (DN) |
OD | (PB | H | A | L | n-OC |
|---|---|---|---|---|---|---|---|
| GI-25 | 25 | 70 | 55 | 64 | 22 | 104 | 4-7 |
| GI-32 | 32 | 78 | 64 | 68 | |||
| GI-40 | 40 | 85 | 70 | 72 | 116 | ||
| GI-50 | 50 | 110 | 90 | 85 | 4-9 | ||
| GI-63 | 63 | 130 | 110 | 96 | 26 | 132 | |
| GI-80 | 80 | 145 | 125 | 108 | 30 | 154 | |
| GI-100 | 100 | 170 | 145 | 120 | 4-12 | ||
| GI-125 | 125 | 195 | 170 | 136 | 35 | 197 | |
| GI-150 | 150 | 220 | 195 | 150 | 8-12 | ||
| GI-200 | 200 | 275 | 250 | 185 | 40 | 242 | |
| GI-250 | 250 | 330 | 300 | 2X9 | 45 | 330 | |
| GI-300 | 300 | 380 | 350 | 245 | 55 | 8-14 | |
| GI-400 | 400 | 500 | 465 | 312 | 60 | 435 | 8-18 |

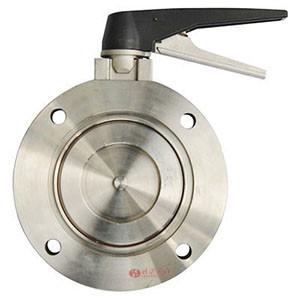

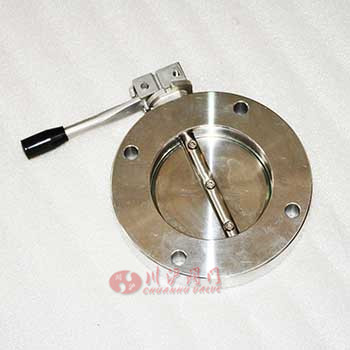

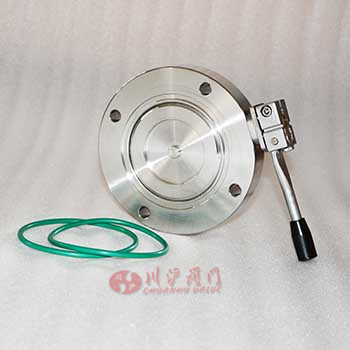

真空蝶阀图片
