手动粉体蝶阀 产品说明
粉体蝶阀,粉末蝶阀水泥蝶阀由粉体板、NBR密封圈，覆以耐磨高分子材料加工而成，具有重量轻、安装维护简便等特点，是一种性价比极高的气动粉体阀门。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。双法兰气动粉体蝶阀带有2个相同的法兰面；而单法兰气动粉体蝶阀部配有一个伸出的连接环用以安装软套管。紧凑的结构、超轻的重量，使您安装使用更加方便；工业化的设计加上复合阀板的使用提供了好的密封效果和长的使用寿命。粉体蝶阀可以广泛使用于粉末、水泥、面粉等粉体介质的使用场合，达到很好的使用效果.
手动粉体蝶阀 材质
| 型号 | BLF | |
|---|---|---|
| 公称通径(mm) | DN100-DN400 | |
| 压力(Mpa) | 0.6-1.6 | |
| 主要零件 | 阀体 | 压铸铝合金 |
| 阀板 | 碳钢内衬板，覆以耐磨高分子材料 | |
| 密封圈 | 丁晴橡胶（NBR） | |
| 适用介质 | 水泥、泥浆、粉体 | |
| 适用温度(℃) | -15--100 | |

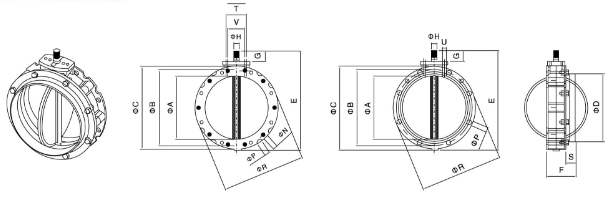

手动粉体蝶阀单法兰 结构尺寸图
手动粉体蝶阀 连接尺寸
| 型号 | φA | φB | φC | φD | E | F | G | φH | φH孔径×数量 | φP外凹槽直径×数量 | φR | S | T | U | V | Z | KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BL1F100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22×19 | 14×4 | 20×4 | 220 | 40 | 80 | M12 | 50 | M10 | 4 |
| BL1F150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22×19 | 14×4 | 20×4 | 228 | 40 | 80 | M12 | 50 | M10 | 5 |
| BL1F200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22×19 | 14×4 | 20×4 | 278 | 40 | 80 | M12 | 50 | M10 | 6.5 |
| BL1F250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | 40 | 80 | M12 | 50 | M10 | 7.5 |
| BL1F300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22×19 | 14×8 | 20×16 | 378 | 40 | 80 | M12 | 50 | M10 | 9 |
| BL1F350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28×25 | 14×8 | 20×8 | 440 | 40 | 80 | M12 | 50 | M10 | 16 |
| BL1F400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28×25 | 14×8 | 20×16 | 530 | 40 | 80 | M12 | 50 | M10 | 20.5 |

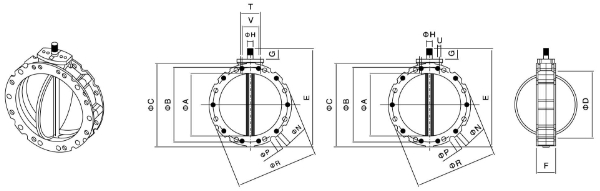

手动粉体蝶阀双法兰 结构尺寸图
手动粉体蝶阀 连接尺寸
| 型号 | φA | φB | φC | φD | E | F | G | φH | φH孔径×数量 | φP外凹槽直径×数量 | φR | S | T | U | V | Z | KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BL2F100 | 95 | 180 | 220 | - | 250 | 77 | 35 | 22×19 | 14×4 | 20×4 | 220 | - | 80 | M12 | 50 | M10 | 4 |
| BL1F150 | 150 | 200 | 228 | - | 290 | 77 | 35 | 22×19 | 14×4 | 20×4 | 228 | - | 80 | M12 | 50 | M10 | 5 |
| BL2F200 | 200 | 250 | 278 | - | 340 | 77 | 35 | 22×19 | 14×4 | 20×4 | 278 | - | 80 | M12 | 50 | M10 | 6.5 |
| BL2F250 | 250 | 300 | 328 | - | 390 | 115 | 35 | 22×19 | 14×8 | 20×8 | 328 | - | 80 | M12 | 50 | M10 | 7.5 |
| BL1F300 | 300 | 350 | 378 | - | 440 | 115 | 77 | 22×19 | 14×8 | 20×16 | 378 | - | 80 | M12 | 50 | M10 | 9 |
| BL2F350 | 350 | 400 | 440 | - | 530 | 85 | 50 | 28×25 | 14×8 | 20×8 | 440 | - | 80 | M12 | - | - | 16 |
| BL2F400 | 400 | 470 | 530 | - | 580 | 85 | 50 | 28×25 | 14×8 | 20×16 | 530 | - | 80 | M12 | - | - | 20.5 |

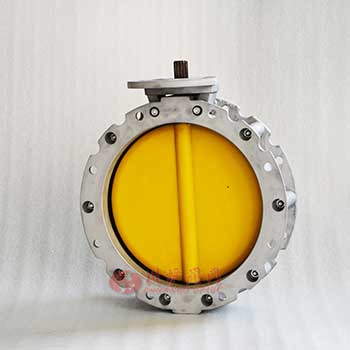

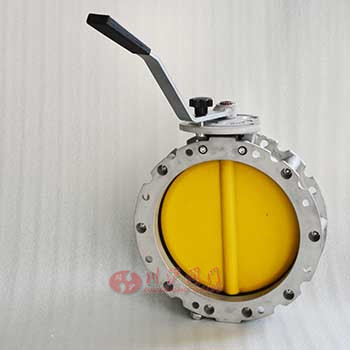

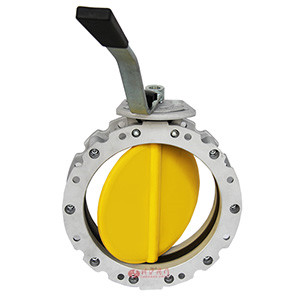

手动粉体蝶阀图片
