软密封对夹蝶阀 | D71X
软密封对夹蝶阀 产品说明
软密封对夹蝶阀是由手柄和蝶阀组成，连接方式为对夹连接。选用不同的密封介质可以适用于不同的场合，密封面有丁晴橡胶（适用温度≤80℃）、聚四氟乙烯（适用温度≤150℃），广泛适用于液体、粉体、和颗粒物场合。选用衬氟对夹蝶阀可以使用在腐蚀性高的场合。因为驱动力为手柄，使用在口径较小的场合。
软密封对夹蝶阀 材质
| 零件名称 Part name |
材料 Materials |
|---|---|
| 阀体 Body |
HT200、QT450、WCB、不锈钢 |
| 阀板 Disc |
“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢 |
| 阀座 Seat |
EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 阀轴 Stem |
"45#碳钢、416不锈钢、304不锈钢、316不锈钢 45#carbon steel,SS416,SS304,SS316° |
| 产品型号 Products Model |
CHD7X-10/16 |
| 公称通径(mm) Nominal Diameter |
DN32-DN200 |
| 公称压力(MPa) Nominal Pressure |
PN1.0-1.6MPa |
| 适用介质 Applicable medium |
水、海水、污水、油、空气、食品、弱酸碱盐等 |
| 适用温度 Applicable temperature |
-10~110℃ |
软密封对夹蝶阀 结构尺寸图
软密封对夹蝶阀 连接尺寸
| 规格Size | φD1/φD2 | 4- φd1/φd2 | H1 | H2 | L | L1 | L2 | 单重Kg |
|---|---|---|---|---|---|---|---|---|
| DN32 | 85.00 | 14.00 | 143 | 51 | 32 | 30 | 142 | 1.02 |
| 100.00 | 18.00 | |||||||
| DN40 | 98.50 | 19.00 | 173 | 56 | 33.5 | 30 | 176 | 1.5 |
| 110.00 | 19.00 | |||||||
| DN50 | 107.00 | 19.00 | 183 | 59 | 42 | 32 | 176 | 1.9 |
| 125.00 | 19.00 | |||||||
| DN65 | 119.00 | 19.00 | 196 | 68 | 45 | 47 | 176 | 2.3 |
| 145.00 | 19.00 | |||||||
| DN80 | 154.50 | 23.00 | 208 | 89 | 45 | 65 | 176 | 2.7 |
| 155.75 | 24.00 | |||||||
| DN100 | 175.00 | 19.00 | 232 | 103 | 52.1 | 91 | 215 | 4.2 |
| 190.50 | 19.00 | |||||||
| DN125 | 210.00 | 23.00 | 252 | 117 | 55 | 112 | 260 | 5.8 |
| 216.00 | 23.00 | |||||||
| DN150 | 240.25 | 23.50 | 272 | 130 | 56 | 146 | 260 | 7.4 |
| 240.25 | 23.50 | |||||||
| DN200 | 292.00 | 24.60 | 305 | 164 | 61 | 194 | 260 | 11.7 |
| 296.00 | 25.00 |

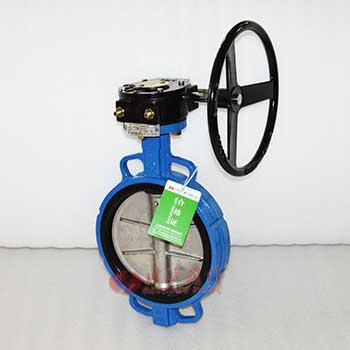

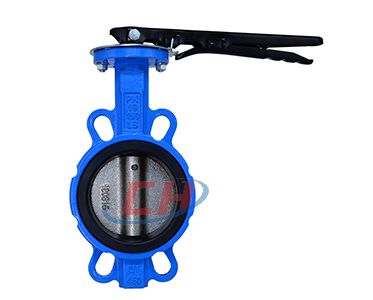

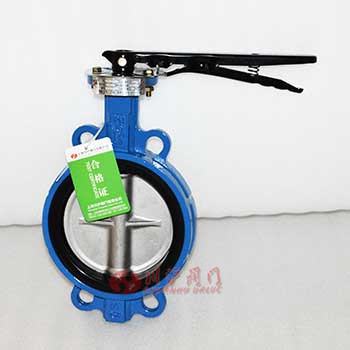

软密封对夹蝶阀图片
