衬胶对夹蝶阀 | D71J

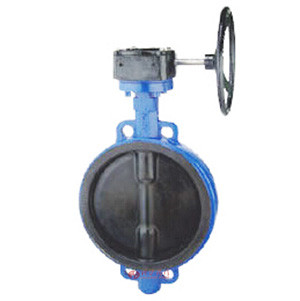

衬胶对夹蝶阀图片

衬胶对夹蝶阀 产品说明
衬胶对夹蝶阀是软密封中线对夹式蝶阀,蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。4、蝶板采用框架结构,强度高,过流面积大,流阻小。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。7、本阀结构独特,操作灵活,省力,方便。

衬胶对夹蝶阀 材质
零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨
衬胶对夹蝶阀 性能参数
公称通经DN(mm) 50~2000 50~1600
公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
衬胶对夹蝶阀 结构尺寸图

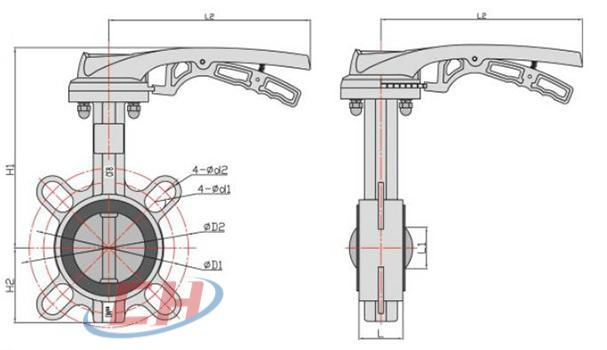

衬胶对夹蝶阀结构图

衬胶对夹蝶阀 连接尺寸
公称通径 结构长度 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18
80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18
100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18
125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18
150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22

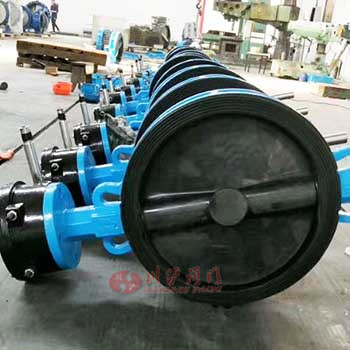

衬胶对夹蝶阀图片

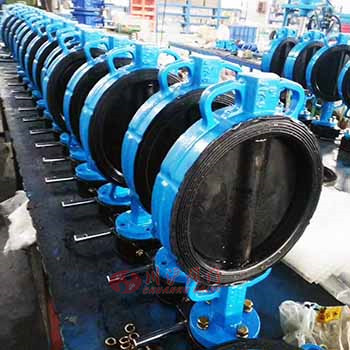

衬胶对夹蝶阀图片 衬胶对夹蝶阀图片
