衬胶法兰蝶阀 | D341J

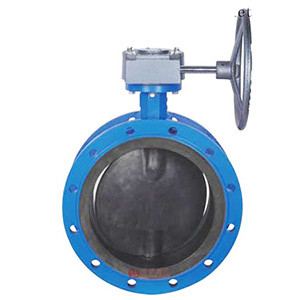

衬胶法兰蝶阀图片

衬胶法兰蝶阀 产品说明
D41X(半衬)、D41J、D41J(全衬)手动衬胶蝶阀 是用随阀杆一起转动的蝶板做启闭件,用以实现阀门开启、关闭与调节. 双德手动衬胶蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.

衬胶法兰蝶阀 材质
零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O
衬胶法兰蝶阀 性能参数
公称通径 DN（mm） 50～2000
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
衬胶法兰蝶阀 结构尺寸图

衬胶法兰蝶阀结构图

衬胶法兰蝶阀 连接尺寸
公称通径 长度 外形尺寸 连接尺寸
0.6MPa 1.0MPa 1.6MPa
mm L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 165 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 248 761 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 216 289 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 222 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 229 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 267 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 318 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 640 1765 850 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42

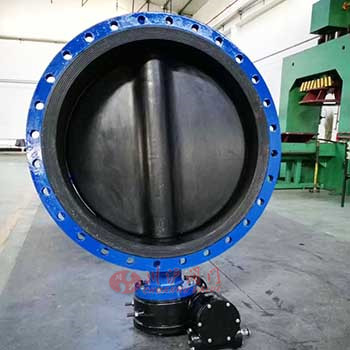

衬胶法兰蝶阀图片

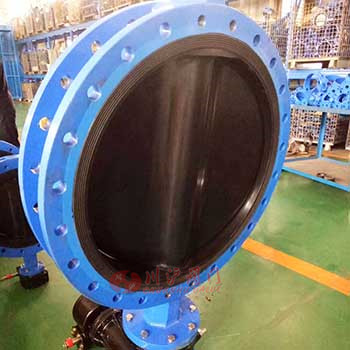

衬胶法兰蝶阀图片 衬胶法兰蝶阀图片
