通风蝶阀 | D341W
通风蝶阀 产品说明
通风蝶阀采用与阀体相同材料加工成密封圈，通风蝶阀适用温度随阀体选材而定，公称压力≤0.5MPa，本通风蝶阀设计合理，力矩小，操作方便，启闭迅速，重量轻、价格便宜。通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
通风蝶阀 材质
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
| 填料 | 氟塑料、柔性石墨 |
通风蝶阀 性能参数
| 公称通径 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公称压力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
| 试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
| 密封试验 | ≤1%泄漏量 | |||
| 适用介质 | 煤气、含尘气体、烟道气等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||

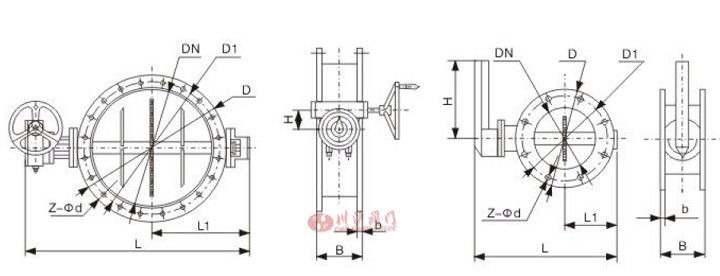

通风蝶阀 结构尺寸图
通风蝶阀 连接尺寸
| DN | D | D1 | B | b | Z-¢d | L1 | L | H |
|---|---|---|---|---|---|---|---|---|
| 50 | 140 | 110 | 100 | 8 | 4-13 | 70 | 230 | 200 |
| 100 | 210 | 170 | 110 | 12 | 4-18 | 116 | 270 | |
| 150 | 265 | 225 | 8-18 | 141 | 330 | |||
| 200 | 320 | 280 | 140 | 16 | 8-18 | 170 | 390 | |
| 250 | 375 | 335 | 12-18 | 197 | 440 | 215 | ||
| 300 | 440 | 395 | 170 | 12-22 | 220 | 515 | ||
| 350 | 490 | 445 | 12-22 | 250 | 565 | |||
| 400 | 540 | 495 | 190 | 16-22 | 270 | 630 | 310 | |
| 450 | 595 | 550 | 16-22 | 300 | 680 | |||
| 500 | 645 | 600 | 20 | 20-22 | 325 | 730 | 105 | |
| 600 | 755 | 705 | 210 | 20-26 | 510 | 1006 | ||
| 700 | 860 | 810 | 24-26 | 560 | 1118 | |||
| 800 | 975 | 920 | 24-28 | 618 | 1300 | 120 | ||
| 900 | 1075 | 1020 | 250 | 24-28 | 668 | 1400 | ||
| 1000 | 1175 | 1120 | 28-28 | 718 | 1500 | |||
| 1200 | 1375 | 1320 | 32-30 | 818 | 1720 | 150 | ||
| 1400 | 1575 | 1520 | 300 | 36-30 | 918 | 1920 | ||
| 1500 | 1690 | 1630 | 24 | 38-30 | 1000 | 2010 | ||
| 1600 | 1790 | 1730 | 40-30 | 1050 | 2110 | |||
| 1800 | 1990 | 1930 | 44-30 | 1150 | 2410 | 180 | ||
| 2000 | 2190 | 2130 | 48-30 | 1250 | 2610 | |||
| 2200 | 2405 | 2340 | 350 | 28 | 52-33 | 1350 | 2660 | 210 |
| 2400 | 2605 | 2540 | 56-33 | 1450 | 3060 | |||
| 2500 | 2705 | 2640 | 56-33 | 1553 | 3200 | 250 | ||
| 2600 | 2805 | 2740 | 60-33 | 1655 | 3300 | |||
| 2800 | 3030 | 2960 | 400 | 30 | 64-36 | 1755 | 3500 | |
| 3000 | 3230 | 3160 | 68-36 | 1760 | 3700 |

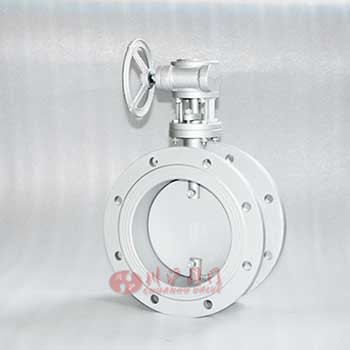

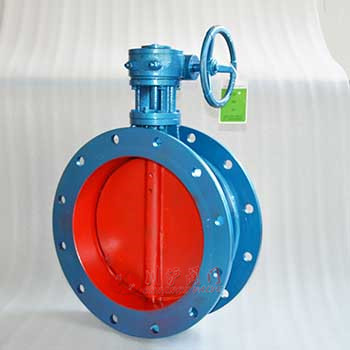

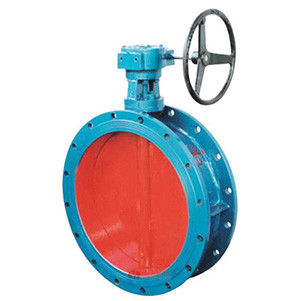

通风蝶阀图片
