信号蝶阀 | XD71X

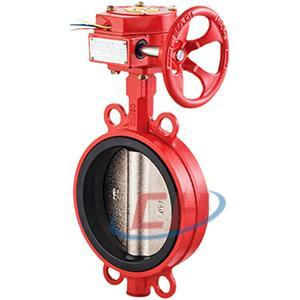

信号蝶阀 产品说明
XD71X信号蝶阀是电信号装置设计于蜗杆、涡轮驱动装置的顶部，并与阀杆直连转动，在精密全封闭的机电装置内，设有阀门开启度机械指示器和进口电器元件及防锈机件，输出信号长期稳定可靠。
信号蝶阀 材质
| 零件名称 Part name |
材料 Materials |
|---|---|
| 阀体 Body |
HT200、QT450、WCB、不锈钢 |
| 阀板 Disc |
“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢 |
| 阀座 Seat |
EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 阀轴 Stem |
"45#碳钢、416不锈钢、304不锈钢、316不锈钢 45#carbon steel,SS416,SS304,SS316° |
| 产品型号 Products Model |
D41X-10/16 |
| 公称通径(mm) Nominal Diameter |
DN40-DN2000 |
| 公称压力(MPa) Nominal Pressure |
PN1.0-1.6MPa |
| 适用介质 Applicable medium |
水、海水、污水、油、空气、食品、弱酸碱盐等 |
| 适用温度 Applicable temperature |
-29~110℃ |

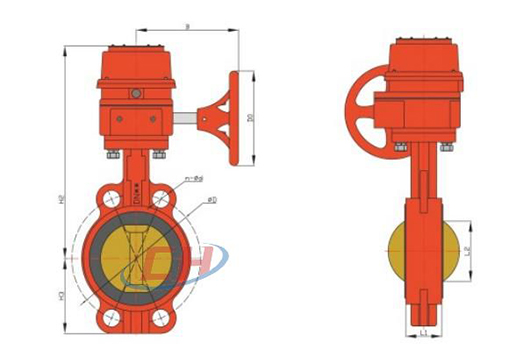

信号蝶阀 结构尺寸图
信号蝶阀 连接尺寸
| 规格Size | H3 | H2 | φd | φD | L1 | L2 | B | D0 | 单重Kg |
|---|---|---|---|---|---|---|---|---|---|
| DN40 | 69.5 | 258 | 22.0 | 106.0 | 33.5 | 30 | 134 | 134 | 5.50 |
| DN50 | 70.0 | 268 | 22.0 | 123.0 | 42.0 | 32 | 134 | 134 | 6.00 |
| DN65 | 80.0 | 281 | 22.5 | 154.5 | 45.0 | 47 | 134 | 134 | 6.50 |
| DN80 | 94.0 | 293 | 23.0 | 156.0 | 45.0 | 65 | 134 | 134 | 7.10 |
| 23.0 | 160.0 | ||||||||
| DN100 | 110.0 | 308 | 27.0 | 212.5 | 52.0 | 91 | 134 | 134 | 8.50 |
| DN125 | 122.0 | 328 | 25.5 | 240.0 | 55.0 | 112 | 134 | 134 | 10.00 |
| DN150 | 134.0 | 348 | 24.0 | 240.0 | 56.0 | 146 | 134 | 134 | 11.50 |
| DN200 | 167.0 | 393 | 24.0 | 295.0 | 61.0 | 194 | 190 | 261 | 20.50 |
| 25.0 | 296.0 | ||||||||
| DN250 | 203.0 | 432 | 31.0 | 356.0 | 66.0 | 242 | 190 | 261 | 28.00 |
| DN300 | 241.0 | 454.0 | 26 | 432.00 | 77 | 292 | 210 | 263 | 39.10 |
| 32 | 407.00 | ||||||||
| DN350 | 267.0 | 502.0 | 37 | 466.00 | 77 | 325 | 210 | 263 | 47.00 |
| 34 | 476.00 |
