硬密封对夹蝶阀 | D373H

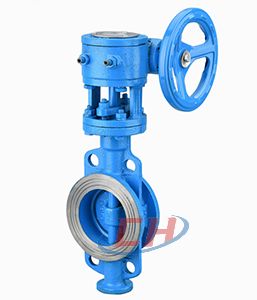

硬密封对夹蝶阀图片

硬密封对夹蝶阀产品说明

硬密封对夹蝶阀D373H采用轴中心双偏离阀结构中心结合密封面非对称设计，使阀板在 0-90°的全行程范围内均与阀座无磨擦。阀座采用多层次结构，利用金属与特殊非金属材料的结合构成的密封面，更有效地保证了无泄漏。该系列蝶阀密封寿命长；密封性能卓越，同时能满足高温工况的要求，适用工业过程控制中的气体与液体的调节与切断运用。广泛应用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸气的介质进行载止或调节流量控制。

硬密封对夹蝶阀技术参数

公称压力 Nominal pressure	0.6MPa	1.0MPa	1.6MPa	2.5MPa
公称通径 Nominal diameter	80~3000 mm	80~3000 mm	80~2000 mm	80~1200 mm
密封试验 Seal test	0.66MPa	1.1MPa	1.76MPa	2.75MPa
壳体强度试验 Shell strength tes	0.9MPa	1.5MPa	2.4MPa	3.75MPa
适用温度 Applicable temperature	≤100℃~600℃
适用介质 Applicable medium	烟气、热水、蒸汽、煤气、酸、碱、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驱动形式 Driving form	蜗轮传动、电动、气动 Worm gear drive,electric,pneumatic

偏心结构示意图

硬密封对夹蝶阀材质

阀体 valve body	铸钢、不锈钢、球墨铸铁 Cast steel, stainless steel, ductile cast iron
阀座 valve seat	不锈钢 stainless steel
蝶板 Disc	铸钢、不锈钢、球墨铸铁 Cast steel, stainless steel, ductile cast iron
密封圈 sealring	不锈钢、橡胶 Stainless steel, rubber
阀杆 stem	2Cr13不锈钢、1Cr13不锈钢、45#钢 2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
衬套 bushing	铸钼青铜自润轴承 Cast molybdenum bronze self lubrication bearing

硬密封对夹蝶阀结构尺寸图

硬密封对夹蝶阀结构图

硬密封对夹蝶阀连接尺寸

通径	主要尺寸				0.6MPa			1.0MPa			1.6MPa
DN	L(短)	L(长)	H	H1	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d
50	43	43	272	200	110	90	4-14	125	100	4-18	125	100	4-18
65	46	46	335	225	130	110	4-14	145	120	4-18	145	120	4-18
80	49	64	355	240	150	125	4-18	160	135	4-18	160	135	4-18
100	56	64	385	255	170	145	4-18	180	155	4-18	180	155	4-18
125	64	70	455	305	200	175	4-18	210	185	4-18	210	185	4-18
150	70	76	490	325	225	200	4-18	240	210	4-22	240	210	4-22
200	71	89	590	380	280	255	4-18	295	265	4-22	295	265	4-22
250	76	114	655	410	335	310	4-18	350	320	4-22	355	320	4-26
300	83	114	740	460	395	362	4-22	400	368	4-22	410	375	4-26
350	92	127	840	525	445	412	4-22	460	428	4-M20	470	435	4-M24
400	102	140	890	545	495	462	4-M20	515	482	4-M24	525	485	4-M27
450	114	152	1010	630	550	518	4-M20	565	532	4-M24	585	545	4-M27
500	127	152	1065	650	600	568	4-M20	620	585	4-M24	650	608	4-M30
600	154	178	1140	680	705	670	4-M24	725	685	4-M27	775	718	4-M33
700	165	229	1268	780	810	775	4-M24	840	800	4-M27	840	788	4-M33
800	190	241	1432	860	920	880	4-M27	950	905	4-M30	950	898	4-M36
900	203	241	1528	900	1020	980	4-M27	1050	1005	4-M30	1050	998	4-M36
1000	216	300	1698	1000	1120	1080	4-M27	1160	1115	4-M33	1170	1110	4-M39
1200	254	360	1910	1100	1340	1295	4-M30	1380	1325	4-M36	1390	1325	4-M45
1400	279	390	2140	1200	1560	1510	4-M33	1590	1530	4-M39	1590	1530	4-M45
1600	318	440	2420	1330	1760	1710	4-M33	1820	1760	4-M45	1820	1750	4-M52

通径	主要尺寸				2.5MPa			4.0MPa			6.4MPa
DN	L(短)	L(长)	H	H1	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d
50	43	43	272	200	125	100	4-18	125	100	4-18	125	102	4-18
65	46	46	335	225	145	120	4-18	145	120	4-18
80	49	64	355	240	160	135	4-18	160	135	4-18	160	138	4-18
100	56	64	385	255	190	160	4-22	190	160	4-22	190	162	4-22
125	64	70	455	305	220	188	4-26	220	188	4-26	220	188	4-26
150	70	76	490	325	250	218	4-26	250	218	4-26	250	218	4-26
200	71	89	590	380	310	278	4-26	320	282	4-M27	320	285	4-M27
250	76	114	655	410	370	332	4-30	385	345	4-M30	385	345	4-M30
300	83	114	740	460	430	390	4-M27	450	408	4-M30	450	410	4-M30
350	92	127	840	525	490	448	4-M30	510	465	4-M33	510	465	4-M33
400	102	140	890	545	550	505	4-M33	585	535	4-M36	585	535	4-M36
450	114	152	1010	630	600	555	4-M33	610	560	4-M36	610	460	4-M36
500	127	152	1065	650	660	610	4-M33	670	612	4-M39	670	615	4-M39
600	154	178	1140	680	770	718	4-M36	795	735	4-M45	795	735	4-M45
700	165	229	1268	780	875	815	4-M39
800	190	241	1432	860	990	930	4-M45
900	203	241	1528	900	1090	1028	4-M45
1000	216	300	1698	1000	1210	1140	4-M52
1200	254	360	1910	1100	1420	1350	4-M52
