三偏心对夹蝶阀 | D373F

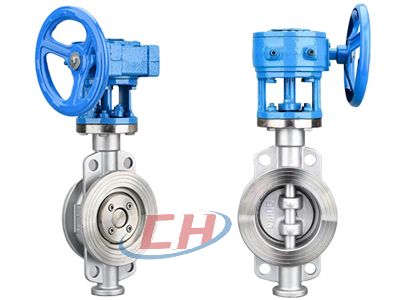

三偏心对夹蝶阀图片

三偏心对夹蝶阀 产品说明
三偏心对夹蝶阀D373F采用轴中心双偏离阀结构中心结合密封面非对称设计,使阀板在 0-90°的全行程范围内均与阀座无磨擦。阀座采用多层次结构,利用金属与特殊非金属材料的结合构成的密封面,更有效地保证了无泄漏。该系列蝶阀密封寿命长;密封性能卓越,同时能满足高温工况的要求,适用工业过程控制中的气体与液体的调节与切断运用。 广泛应用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸气的介质进行载止或调节流量控制。

三偏心对夹蝶阀 技术参数
公称压力
Nominal pressure
0.6MPa 1.0MPa 1.6MPa 2.5MPa
公称通径
Nominal diameter
80~3000
mm
80~3000
mm
80~2000
mm
80~1200
mm
密封试验
Seal test
0.66MPa 1.1MPa 1.76MPa 2.75MPa
壳体强度试验
Shell strength tes
0.9MPa 1.5MPa 2.4MPa 3.75MPa
适用温度
Applicable temperature
≤100℃~600℃
适用介质
Applicable medium
烟气、热水、蒸汽、煤气、酸、碱、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驱动形式
Driving form
蜗轮传动、电动、气动
Worm gear drive,electric,pneumatic
偏心结构示意图

偏心结构示意图

三偏心对夹蝶阀 材质
阀体
valve body
铸钢、不锈钢、球墨铸铁
Cast steel, stainless steel, ductile cast iron
阀座
valve seat
不锈钢
stainless steel
蝶板
Disc
铸钢、不锈钢、球墨铸铁
Cast steel, stainless steel, ductile cast iron
密封圈
sealring
不锈钢、橡胶
Stainless steel, rubber
阀杆
stem
2Cr13不锈钢、1Cr13不锈钢、45#钢
2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
衬套
bushing
铸钼青铜自润轴承
Cast molybdenum bronze self lubrication bearing
三偏心对夹蝶阀 结构尺寸图

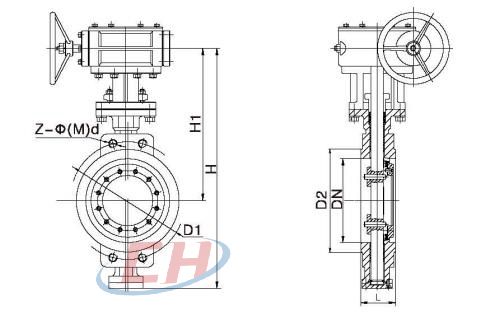

三偏心对夹蝶阀结构图

三偏心对夹蝶阀 连接尺寸
通径 主要尺寸 0.6MPa 1.0MPa 1.6MPa
DN L(短) L(长) H H1 D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d
50 43 43 272 200 110 90 4-14 125 100 4-18 125 100 4-18
65 46 46 335 225 130 110 4-14 145 120 4-18 145 120 4-18
80 49 64 355 240 150 125 4-18 160 135 4-18 160 135 4-18
100 56 64 385 255 170 145 4-18 180 155 4-18 180 155 4-18
125 64 70 455 305 200 175 4-18 210 185 4-18 210 185 4-18
150 70 76 490 325 225 200 4-18 240 210 4-22 240 210 4-22
200 71 89 590 380 280 255 4-18 295 265 4-22 295 265 4-22
250 76 114 655 410 335 310 4-18 350 320 4-22 355 320 4-26
300 83 114 740 460 395 362 4-22 400 368 4-22 410 375 4-26
350 92 127 840 525 445 412 4-22 460 428 4-M20 470 435 4-M24
400 102 140 890 545 495 462 4-M20 515 482 4-M24 525 485 4-M27
450 114 152 1010 630 550 518 4-M20 565 532 4-M24 585 545 4-M27
500 127 152 1065 650 600 568 4-M20 620 585 4-M24 650 608 4-M30
600 154 178 1140 680 705 670 4-M24 725 685 4-M27 775 718 4-M33
700 165 229 1268 780 810 775 4-M24 840 800 4-M27 840 788 4-M33
800 190 241 1432 860 920 880 4-M27 950 905 4-M30 950 898 4-M36
900 203 241 1528 900 1020 980 4-M27 1050 1005 4-M30 1050 998 4-M36
1000 216 300 1698 1000 1120 1080 4-M27 1160 1115 4-M33 1170 1110 4-M39
1200 254 360 1910 1100 1340 1295 4-M30 1380 1325 4-M36 1390 1325 4-M45
1400 279 390 2140 1200 1560 1510 4-M33 1590 1530 4-M39 1590 1530 4-M45
1600 318 440 2420 1330 1760 1710 4-M33 1820 1760 4-M45 1820 1750 4-M52
通径 主要尺寸 2.5MPa 4.0MPa 6.4MPa
DN L(短) L(长) H H1 D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d
50 43 43 272 200 125 100 4-18 125 100 4-18 125 102 4-18
65 46 46 335 225 145 120 4-18 145 120 4-18
80 49 64 355 240 160 135 4-18 160 135 4-18 160 138 4-18
100 56 64 385 255 190 160 4-22 190 160 4-22 190 162 4-22
125 64 70 455 305 220 188 4-26 220 188 4-26 220 188 4-26
150 70 76 490 325 250 218 4-26 250 218 4-26 250 218 4-26
200 71 89 590 380 310 278 4-26 320 282 4-M27 320 285 4-M27
250 76 114 655 410 370 332 4-30 385 345 4-M30 385 345 4-M30
300 83 114 740 460 430 390 4-M27 450 408 4-M30 450 410 4-M30
350 92 127 840 525 490 448 4-M30 510 465 4-M33 510 465 4-M33
400 102 140 890 545 550 505 4-M33 585 535 4-M36 585 535 4-M36
450 114 152 1010 630 600 555 4-M33 610 560 4-M36 610 460 4-M36
500 127 152 1065 650 660 610 4-M33 670 612 4-M39 670 615 4-M39
600 154 178 1140 680 770 718 4-M36 795 735 4-M45 795 735 4-M45
700 165 229 1268 780 875 815 4-M39
800 190 241 1432 860 990 930 4-M45
900 203 241 1528 900 1090 1028 4-M45
1000 216 300 1698 1000 1210 1140 4-M52
1200 254 360 1910 1100 1420 1350 4-M52
