软密封对夹蜗轮蝶阀 | D371X
软密封对夹蜗轮蝶阀 产品说明

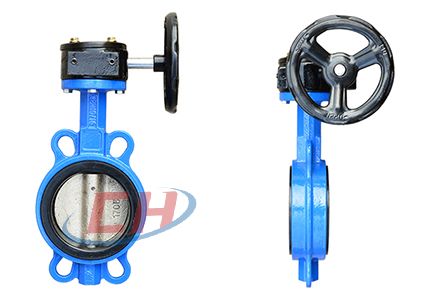

软密封对夹蜗轮蝶阀D371X是由对夹蝶阀和蜗轮箱组成，适用于大口径管道上，是的操作省力。本阀门具有结构紧凑、安装方便、密封能性能好等特点。可根据不同的使用过介质和介质温度，选择合适的阀体、阀板材质、密封圈材质，达到灵活方便、组装方便、性价比高的产品。本阀门可以广泛应用于水处理、化工溶剂场合、冶金场合、尾气处理场合、脱硫脱硝场合等使用，也可以在市政管网中使用。
软密封对夹蜗轮蝶阀 材质
| 零件名称 Part name |
材料 Materials |
|---|---|
| 阀体 Body |
HT200、QT450、WCB、不锈钢 |
| 阀板 Disc |
“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢 |
| 阀座 Seat |
EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 阀轴 Stem |
"45#碳钢、416不锈钢、304不锈钢、316不锈钢 45#carbon steel,SS416,SS304,SS316° |
| 产品型号 Products Model |
CHD37X-10/16 |
| 公称通径(mm) Nominal Diameter |
DN40-DN800 |
| 公称压力(MPa) Nominal Pressure |
PN1.0-1.6MPa |
| 适用介质 Applicable medium |
水、海水、污水、油、空气、食品、弱酸碱盐等 |
| 适用温度 Applicable temperature |
-29~110℃ |
软密封对夹蜗轮蝶阀 结构尺寸图
软密封对夹蜗轮蝶阀 连接尺寸
| 规格Size | φD1/φD2 | 4-φd1/φd2 | H1 | H2 | B | D0 | L | L1 | 单重Kg |
|---|---|---|---|---|---|---|---|---|---|
| DN40 | 98.50 | 19.00 | 171 | 56 | 131 | 121 | 33.5 | 30 | 2.3 |
| 110.00 | 19.00 | ||||||||
| DN50 | 107.00 | 19.00 | 181 | 59 | 131 | 121 | 42 | 32 | 2.7 |
| 125.00 | 19.00 | ||||||||
| DN65 | 119.00 | 19.00 | 194 | 68 | 131 | 121 | 45 | 47 | 3.0 |
| 145.00 | 19.00 | ||||||||
| DN80 | 154.50 | 23.00 | 206 | 89 | 131 | 121 | 45 | 65 | 3.5 |
| 155.75 | 24.00 | ||||||||
| DN100 | 175.00 | 19.00 | 228.5 | 103 | 143.5 | 160 | 52.1 | 91 | 5.4 |
| 190.50 | 19.00 | ||||||||
| DN125 | 210.00 | 23.00 | 248.5 | 117 | 143.5 | 160 | 55 | 112 | 6.9 |
| 216.00 | 23.00 | ||||||||
| DN150 | 240.25 | 23.50 | 268.5 | 130 | 143.5 | 160 | 56 | 146 | 8.5 |
| 240.25 | 23.50 | ||||||||
| DN200 | 292.00 | 24.60 | 303 | 164 | 181 | 220 | 61 | 194 | 13.9 |
| 296.00 | 25.00 | ||||||||
| DN250 | 357.00 | 30.00 | 342 | 195 | 181 | 220 | 66 | 242 | 20.3 |
| 357.00 | 30.00 | ||||||||
| DN300 | 400.00 | 25.00 | 386.5 | 232 | 232.5 | 280 | 77 | 292 | 31.6 |
| 432.00 | 26.00 | ||||||||
| DN350 | 460.00 | 23.00 | 442 | 264 | 232.5 | 280 | 77 | 325 | 37.00 |
| 470.00 | 26.00 | ||||||||
| DN400 | 515.00 | 26.00 | 489 | 325 | 262 | 350 | 87 | 380 | 56.00 |
| 525.00 | 30.00 | ||||||||
| DN450 | 565.00 | 26.00 | 518 | 330 | 262 | 350 | 105 | 428 | 73.00 |
| 585.00 | 30.00 | ||||||||
| DN500 | 620.00 | 26.00 | 655 | 363.0 | 317 | 300 | 130 | 474 | 108.00 |
| 650.00 | 33.00 | ||||||||
| DN600 | 725.00 | 20- φ30 | 748 | 459.0 | 334 | 300 | 152 | 573 | 205.00 |
| 770.00 | 20- φ36 | ||||||||
| DN700 | 840.00 | 24- φ30 | 839 | 525 | 280 | 400 | 164 | 673 | 1 |
| 840.00 | 24- φ36 | ||||||||
| DN800 | 950.00 | 24- φ33 | 887 | 596 | 280 | 400 | 190 | 770 | / |
| 950.00 | 24- φ39 |
