三偏心法兰蝶阀 | D343F

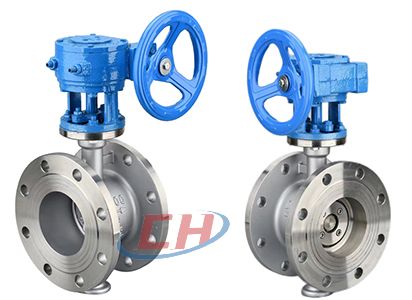

三偏心法兰蝶阀图片

三偏心法兰蝶阀 产品说明
三偏心法兰蝶阀D343F阀门密封组件为分体式,由阀板,阀座,阀座压环和压圈组成,阀座和阀座压环为可拆卸结构形式,在现场维修可直接拆卸更换新阀座即可,不用像整体式阀座的三偏心蝶阀那样整台阀门拆卸维修成本高昂,同时密封面处增加了研磨工艺,大大降低表面粗糙度,精度高,密封性好,适用于食品、冶金、医药、石油化工、电力、城市供热、供水、工业环保水处理、船舶等行业。

三偏心法兰蝶阀 技术参数
公称压力
Nominal pressure
0.6MPa 1.0MPa 1.6MPa 2.5MPa
公称通径
Nominal diameter
80~3000
mm
80~3000
mm
80~2000
mm
80~1200
mm
密封试验
Seal test
0.66MPa 1.1MPa 1.76MPa 2.75MPa
壳体强度试验
Shell strength tes
0.9MPa 1.5MPa 2.4MPa 3.75MPa
适用温度
Applicable temperature
≤100℃~600℃
适用介质
Applicable medium
烟气、热水、蒸汽、煤气、酸、碱、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驱动形式
Driving form
蜗轮传动、电动、气动
Worm gear drive,electric,pneumatic

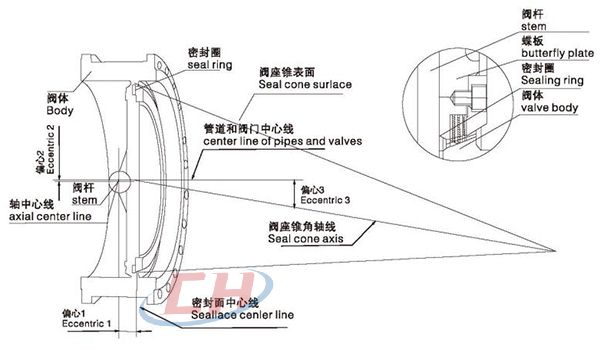

偏心结构示意图

偏心结构示意图

三偏心法兰蝶阀 材质
阀体
valve body
铸钢、不锈钢、球墨铸铁
Cast steel, stainless steel, ductile cast iron
阀座
valve seat
不锈钢
stainless steel
蝶板
Disc
铸钢、不锈钢、球墨铸铁
Cast steel, stainless steel, ductile cast iron
密封圈
sealring
不锈钢、橡胶
Stainless steel, rubber
阀杆
stem
2Cr13不锈钢、1Cr13不锈钢、45#钢
2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
衬套
bushing
铸钼青铜自润轴承
Cast molybdenum bronze self lubrication bearing
三偏心法兰蝶阀 结构尺寸图

三偏心法兰蝶阀结构图

三偏心法兰蝶阀 连接尺寸
通径 1.0MPa
DN L D D1 D2 H Z-φd
80 114 200 160 132 310 8-18
100 127 220 180 156 325 8-18
125 140 250 210 184 360 8-18
150 140 285 240 211 395 8-22
200 152 340 295 266 480 8-22
250 165 395 350 319 550 12-22
300 178 445 400 370 610 12-22
350 190 505 460 429 710 16-22
400 216 565 515 480 755 16-26
450 222 615 565 530 835 20-26
500 229 670 620 582 900 20-26
600 267 780 725 682 1060 20-30
700 292 895 840 794 1170 24-30
800 318 1015 950 901 1320 24-33
900 330 1115 1050 1001 1440 28-33
1000 410 1230 1160 1112 1640 28-36
1200 470 1455 1380 1328 1720 32-39
1400 530 1675 1590 1530 2010 36-42
1600 600 1915 1820 1750 2255 40-48
1800 670 2115 2020 1950 2480 44-48
2000 760 2235 2230 2150 2660 48-48
2200 800 2500 2440 2370 3750 52-56
2400 850 2760 2650 2570 4350 56-56
2600 900 2960 2850 2770 4600 60-56
2800 950 3290 3050 2980 4900 64-64
3000 1000 3500 3250 3200 5300 64-68
通径 1.6MPa
DN L D D1 D2 H Z-φd
80 114 200 160 132 310 8-18
100 127 220 180 156 325 8-18
125 140 250 210 184 360 8-18
150 140 285 240 211 395 8-22
200 152 340 295 266 480 12-18
250 165 405 355 319 550 12-26
300 178 460 410 370 610 12-26
350 190 520 470 429 710 16-26
400 216 580 525 480 755 16-30
450 222 640 585 548 835 20-30
500 229 715 650 609 900 20-33
600 267 840 770 720 1060 20-36
700 292 910 840 794 1170 24-36
800 318 1025 950 901 1320 24-39
900 330 1125 1050 1001 1440 28-39
1000 410 1255 1170 1112 1640 28-42
1200 470 1485 1390 1328 1850 32-48
1400 530 1685 1590 1530 2040 36-48
1600 600 1930 1820 1750 2280 40-55
1800 670 2130 2020 1950 2495 44-55
2000 760 2345 2230 2150 2685 48-60
