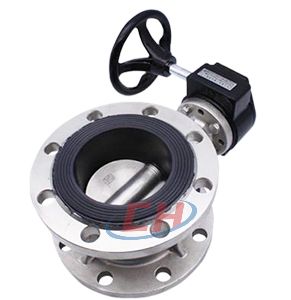

不锈钢蜗轮蝶阀 | CHD341X
不锈钢蜗轮蝶阀 产品说明
D41X不锈钢蜗轮蝶阀是由蜗轮箱和蝶阀组成，连接方式为法兰连接。选用不同的密封介质可以适用于不同的场合，密封面有丁晴橡胶（适用温度≤80℃）、聚四氟乙烯（适用温度≤150℃），广泛适用于液体、粉体、和颗粒物场合。选用衬氟法兰蝶阀可以使用在腐蚀性高的场合。蜗轮驱动力大，可以使用在DN2000以下的法兰蝶阀中。
不锈钢蜗轮蝶阀 材质
| 零件名称 Part name |
材料 Materials |
|---|---|
| 阀体 Body |
HT200、QT450、WCB、不锈钢 |
| 阀板 Disc |
“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢 |
| 阀座 Seat |
EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 阀轴 Stem |
"45#碳钢、416不锈钢、304不锈钢、316不锈钢 45#carbon steel,SS416,SS304,SS316° |
| 产品型号 Products Model |
D41X-10/16 |
| 公称通径(mm) Nominal Diameter |
DN40-DN2000 |
| 公称压力(MPa) Nominal Pressure |
PN1.0-1.6MPa |
| 适用介质 Applicable medium |
水、海水、污水、油、空气、食品、弱酸碱盐等 |
| 适用温度 Applicable temperature |
-29~110℃ |
不锈钢蜗轮蝶阀 结构尺寸图
不锈钢蜗轮蝶阀 连接尺寸
| 规格Size | φD | φD1 | n- φd | H1 | H2 | B | D0 | L | 单重Kg |
|---|---|---|---|---|---|---|---|---|---|
| DN40 | 110.00 | 150 | 4- φ18 | 181.0 | 82.5 | 131 | 121 | 110 | 8.00 |
| DN50 | 125.00 | 165 | 4- φ18 | 181.0 | 82.5 | 131 | 121 | 110 | 8.00 |
| DN65 | 145.00 | 185 | 4- φ 18 | 194.0 | 93.0 | 131 | 121 | 114 | 10.00 |
| DN80 | 160.00 | 200 | 4- φ18 | 206.0 | 100.0 | 131 | 121 | 116 | 11.00 |
| 160.00 | 200 | 8- φ18 | |||||||
| DN100 | 180.00 | 220 | 8- φ18 | 228.5 | 110.0 | 143.5 | 160 | 129 | 15.00 |
| DN125 | 210.00 | 250 | 8- φ18 | 248.5 | 125.0 | 143.5 | 160 | 142 | 18.00 |
| DN150 | 240.00 | 285 | 8- φ22 | 268.5 | 143.0 | 143.5 | 160 | 142 | 22.00 |
| DN200 | 295.00 | 340 | 8- φ22 | 303.0 | 170.0 | 181 | 220 | 154 | 37.00 |
| 295.00 | 340 | 12- φ22 | |||||||
| DN250 | 350.00 | 395 | 12- φ22 | 342.0 | 203.0 | 181 | 220 | 167 | 41.00 |
| 355.00 | 405 | 12- φ26 | |||||||
| DN300 | 400.00 | 445 | 12- φ22 | 386.5 | 230.0 | 232.5 | 280 | 180 | 59.00 |
| 410.00 | 460 | 12- φ26 | |||||||
| DN350 | 460.00 | 505 | 16- φ22 | 421.5 | 270.0 | 232.5 | 280 | 192 | 86.00 |
| 470.00 | 520 | 16- φ26 | |||||||
| DN400 | 515.00 | 565 | 16- φ26 | 478.0 | 287.0 | 262 | 350 | 218 | 104.00 |
| 525.00 | 580 | 16- φ30 | |||||||
| DN450 | 565.00 | 615 | 20- φ26 | 496.0 | 320.0 | 262 | 350 | 224 | 150.00 |
| 585.00 | 640 | 20- φ30 | |||||||
| DN500 | 620.00 | 670 | 20- φ26 | 605 | 355.0 | 317 | 300 | 229 | 229.00 |
| 650.00 | 715 | 20- φ33 | |||||||
| DN600 | 725.00 | 780 | 20- φ30 | 662 | 420.0 | 334 | 300 | 267 | 312.00 |
| 770.00 | 840 | 20- φ36 | |||||||
| DN700 | 840.00 | 895 | 24- φ30 | 785 | 480.0 | 280 | 400 | 292 | 465.00 |
| 840.00 | 910 | 24- φ36 | |||||||
| DN800 | 950.00 | 1015 | 24- φ33 | 845 | 515.0 | 280 | 400 | 318 | 605.00 |
| 950.00 | 1025 | 24- φ39 | |||||||
| DN900 | 1050.00 | 1115 | 28- φ33 | 935 | 560.0 | 330 | 400 | 330 | 745.00 |
| 1050.00 | 1125 | 28- φ39 | |||||||
| DN1000 | 1160.00 | 1230 | 28- φ36 | 990 | 635.0 | 330 | 400 | 410 | 970.00 |
| 1170.00 | 1255 | 28- φ42 | |||||||
| DN1200 | 1380.00 | 1455 | 32- φ39 | 1245 | 775.0 | 440 | 430 | 470 | 1565.00 |
| 1390.00 | 1485 | 32- φ48 |
