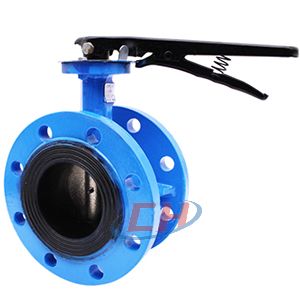

软密封手动蝶阀 | D41X
软密封手动蝶阀 产品说明
软密封手动蝶阀D41X是由法兰蝶阀和蜗轮箱组成，适用于大口径管道上，是的操作省力。本阀门具有结构紧凑、安装方便、密封能性能好等特点。可根据不同的使用过介质和介质温度，选择合适的阀体、阀板材质、密封圈材质，达到灵活方便、组装方便、性价比高的产品。本阀门可以广泛应用于水处理、化工溶剂场合、冶金场合、尾气处理场合、脱硫脱硝场合等使用，也可以在市政管网中使用。
软密封手动蝶阀 材质
| 零件名称 Part name |
材料 Materials |
|---|---|
| 阀体 Body |
HT200、QT450、WCB、不锈钢 |
| 阀板 Disc |
“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢 |
| 阀座 Seat |
EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 阀轴 Stem |
"45#碳钢、416不锈钢、304不锈钢、316不锈钢 45#carbon steel,SS416,SS304,SS316° |
| 产品型号 Products Model |
D41X-10/16 |
| 公称通径(mm) Nominal Diameter |
DN40-DN2000 |
| 公称压力(MPa) Nominal Pressure |
PN1.0-1.6MPa |
| 适用介质 Applicable medium |
水、海水、污水、油、空气、食品、弱酸碱盐等 |
| 适用温度 Applicable temperature |
-29~110℃ |

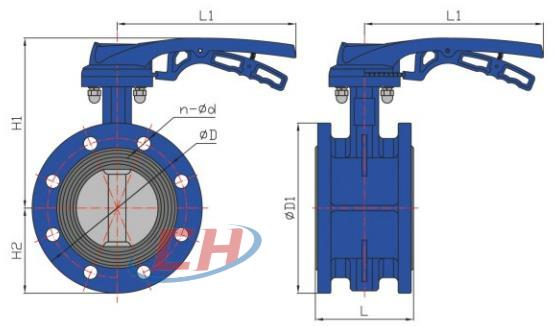

软密封手动蝶阀 结构尺寸图
软密封手动蝶阀 连接尺寸
| 规格Size | φD | φD1 | n- φd | H1 | H2 | L | L1 | 单重Kg |
|---|---|---|---|---|---|---|---|---|
| DN40 | 110.00 | 150 | 4-φ18 | 183 | 82.5 | 110 | 176 | 7.00 |
| DN50 | 125.00 | 165 | 4- φ18 | 183 | 82.5 | 110 | 176 | 7.00 |
| DN65 | 145.00 | 185 | 4- φ 18 | 196 | 93.0 | 114 | 176 | 9.00 |
| DN80 | 160.00 | 200 | 4- φ18 | 208 | 100.0 | 116 | 176 | 10.00 |
| 160.00 | 200 | 8- φ18 | ||||||
| DN100 | 180.00 | 220 | 8- φ 18 | 232 | 110.0 | 129 | 215 | 14.00 |
| DN125 | 210.00 | 250 | 8- φ18 | 252 | 125.0 | 142 | 260 | 17.00 |
| DN150 | 240.00 | 285 | 8- φ22 | 272 | 143.0 | 142 | 260 | 21.00 |
| DN200 | 295.00 | 340 | 8- φ22 | 305 | 170.0 | 154 | 260 | 35.00 |
| 295.00 | 340 | 12- φ22 |
