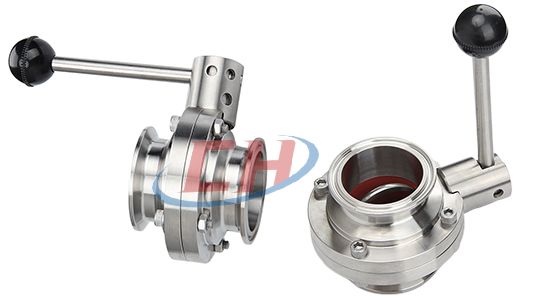

卫生级快装蝶阀 | WD81X
卫生级快装蝶阀 产品说明
卫生级快装蝶阀WD81X采用高精度数控加工，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。阀门广泛应用于如食品、制药、化妆品、洁净蒸汽、乳制品，酒类、饮料、 生化工业过程控制场合。
卫生级快装蝶阀 技术参数
| 材质 | 304不锈钢、316不锈钢、316L不锈钢等 |
|---|---|
| 公称通径 | Φ19~Φ159(3A, SMS, ISO, DS)、DN10-DN200（DIN） |
| 公称压力 | 1.0MPa |
| 密封材质 | 硅胶、EPDM橡胶等 |
| 控制方式 | 开关型、调节型 |
| 驱动方式 | 手柄、蜗轮、电动、气动等 |
卫生级快装蝶阀 结构尺寸图
卫生级快装蝶阀 连接尺寸
| SIZE | D1 | D | L | L1 | H | KxK |
|---|---|---|---|---|---|---|
| 1/2" | 25.4 | 78 | 66 | 126 | 86 | 8x8 |
| 3/4" | 25.4 | 78 | 66 | 126 | 86 | 8x8 |
| 1" | 50.5 | 78 | 66 | 126 | 86 | 8x8 |
| 1-1/4" | 50.5 | 78 | 66 | 126 | 86 | 8x8 |
| 1-1/2" | 50.5 | 86 | 70 | 126 | 90 | 8x8 |
| 45 | 64 | 90 | 74 | 126 | 92 | 8x8 |
| 48 | 64 | 95 | 76 | 126 | 95 | 8x8 |
| 2" | 64 | 102 | 76 | 133 | 102 | 10x10 |
| 57 | 77.5 | 106 | 76 | 144 | 104 | 10x10 |
| 2" | 77.5 | 115 | 80 | 144 | 109 | 10x10 |
| 3" | 91 | 128 | 84 | 144 | 115 | 10x10 |
| 3.5" | 106 | 139 | 86 | 144 | 123.5 | 11x11 |
| 4" | 119 | 154 | 104 | 144 | 131 | 11x11 |
| 108 | 119 | 159 | 106 | 160 | 133.5 | 11x11 |
| 114 | 130 | 159 | 106 | 160 | 133.5 | 11x11 |
| 5" | 144.5 | 185 | 122 | 220 | 146.5 | 11x11 |
| 133 | 155 | 185 | 122 | 220 | 146.5 | 11x11 |
| 6" | 167 | 215 | 146 | 220 | 161.5 | 11x11 |
| 159 | 183 | 215 | 146 | 220 | 161.5 | 11x11 |
| 168.3 | 183 | 215 | 146 | 220 | 161.5 | 11x11 |
| 8" | 217.4 | 285 | 166.8 | 284 | 199 | 14x14 |
| 219 | 233.5 | 285 | 166.8 | 284 | 199 | 14x14 |
