卫生级对夹蝶阀 | WD71X

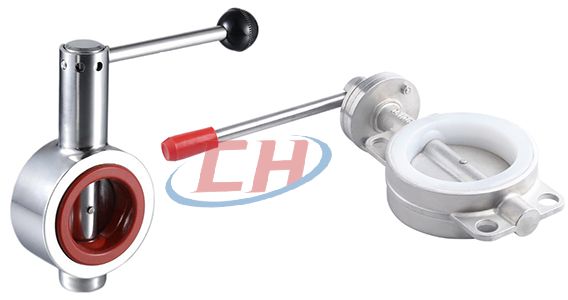

卫生级对夹蝶阀 产品说明
卫生级对夹蝶阀WD71X采用高精度数控加工，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。阀门广泛应用于如食品、制药、化妆品、洁净蒸汽、乳制品，酒类、饮料、 生化工业过程控制场合。
卫生级对夹蝶阀 技术参数
| 材质 | 304不锈钢、316不锈钢、316L不锈钢等 |
|---|---|
| 公称通径 | Φ19~Φ159(3A, SMS, ISO, DS)、DN10-DN200（DIN） |
| 公称压力 | 1.0MPa |
| 密封材质 | 硅胶、EPDM橡胶等 |
| 控制方式 | 开关型、调节型 |
| 驱动方式 | 手柄、蜗轮、电动、气动等 |

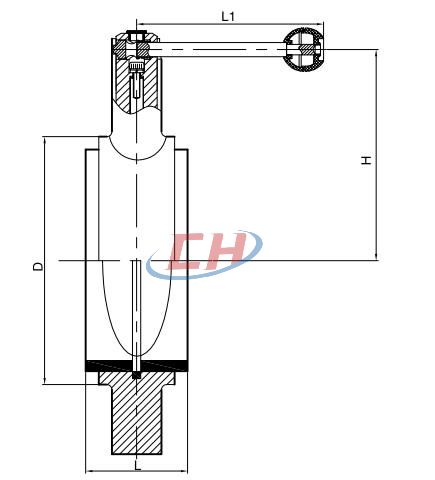

卫生级对夹蝶阀 结构尺寸图
卫生级对夹蝶阀 连接尺寸
| SIZE | D | L | L1 | H |
|---|---|---|---|---|
| DN40 | 85 | 38 | 124 | 122 |
| DN50 | 95 | 39 | 130 | 127 |
| DN65 | 107 | 42 | 130 | 133 |
| DN80 | 125 | 43 | 140 | 142 |
| DN100 | 156 | 46 | 158 | 158 |
| DN125 | 180 | 55 | 220 | 160 |
| DN150 | 205 | 55 | 220 | 170 |
| DN200 | 250 | 60 | 280 | 210 |
