卫生级法兰蝶阀 | WD41X

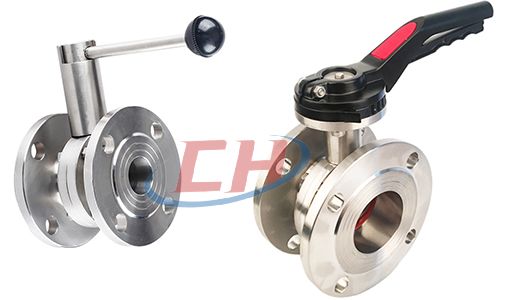

卫生级法兰蝶阀 产品说明
卫生级法兰蝶阀WD41X采用高精度数控加工，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。阀门广泛应用于如食品、制药、化妆品、洁净蒸汽、乳制品，酒类、饮料、 生化工业过程控制场合。
卫生级法兰蝶阀 技术参数
| 材质 | 304不锈钢、316不锈钢、316L不锈钢等 |
|---|---|
| 公称通径 | Φ19~Φ159(3A, SMS, ISO, DS)、DN10-DN200（DIN） |
| 公称压力 | 1.0MPa |
| 密封材质 | 硅胶、EPDM橡胶等 |
| 控制方式 | 开关型、调节型 |
| 驱动方式 | 手柄、蜗轮、电动、气动等 |

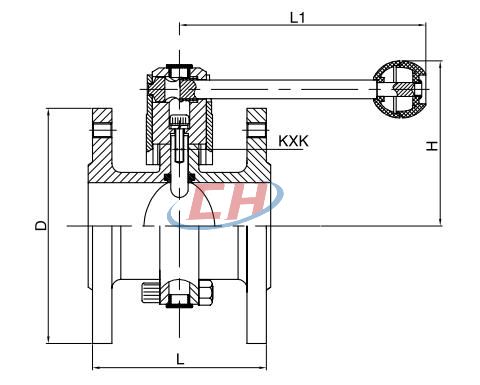

卫生级法兰蝶阀 结构尺寸图
卫生级法兰蝶阀 连接尺寸
| SIZE | D | L | L1 | H | KXK |
|---|---|---|---|---|---|
| DN25 | 115 | 94 | 126 | 80 | 8X8 |
| DN32 | 135 | 102 | 126 | 80 | 8X8 |
| DN40 | 145 | 110 | 126 | 86 | 8X8 |
| DN50 | 160 | 112 | 133 | 106 | 10X10 |
| DN65 | 180 | 124 | 144 | 115 | 10X10 |
| DN80 | 195 | 130 | 160 | 122 | 11X11 |
| DN100 | 215 | 152 | 160 | 132 | 11X11 |
| DN125 | 245 | 178 | 220 | 147 | 11X11 |
| DN150 | 280 | 198 | 220 | 162 | 11X11 |
