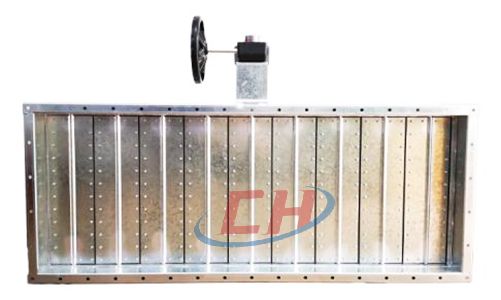

矩形调节风阀 | JD341W
矩形调节风阀 产品说明
矩形调节风阀JD341W主要由阀体和配套执行机构组成，可用于低压管道介质的通断控制或流量调节。蝶阀采用我公司新型专利结构形式设计制造，具有结构紧，开启扭矩小，气密性高，安装方便，流阻小等特点。本公司生产的风阀产品稳定可靠，广泛应用于环保工程的通风气体管道、VOC处理系统、除尘系统、电站、矿山、冶金、化工、机电、制药、喷涂等行业，作为调节气体流量的或切断管道控制装置。
矩形调节风阀 技术参数
| 材质 | 锈钢（304、316、310S）/碳钢/镀锌 |
|---|---|
| 驱动方式 | 手动手柄式/手动涡轮式 |
| 适应温度 | SUS304（600℃）1SUS316（800℃、SUS310S（1000℃）/碳钢（230℃）、镀锌（230℃） |
| 法兰标准 | 激光切割法兰/无缝翻边法兰/国标法兰 |
| 泄漏率 | 普通硬密封型（≤等于1%）/软密封型（≤0.5%） |

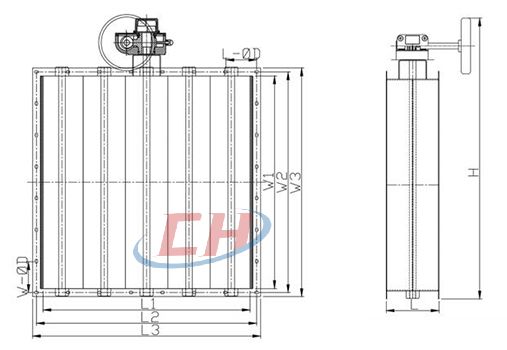

矩形调节风阀 结构尺寸图
矩形调节风阀 连接尺寸
| 公称通径(DN) | 尺寸 | |||||
|---|---|---|---|---|---|---|
| L | D1 | D2 | D3 | N-φD | H | |
| 100 | 150 | 100 | 134 | 162 | 4-11 | 320 |
| 200 | 200 | 200 | 234 | 262 | 8-11 | 420 |
| 300 | 300 | 300 | 336 | 366 | 8-11 | 522 |
| 400 | 300 | 400 | 438 | 466 | 12-11 | 642 |
| 500 | 300 | 500 | 538 | 566 | 16-11 | 742 |
| 600 | 300 | 600 | 638 | 666 | 16-11 | 842 |
| 700 | 300 | 700 | 748 | 782 | 20-11 | 950 |
| 800 | 300 | 800 | 848 | 882 | 24-11 | 1100 |
| 900 | 300 | 900 | 948 | 982 | 24-11 | 1200 |
| 1000 | 300 | 1000 | 1048 | 1082 | 28-11 | 1300 |
| 1100 | 300 | 1100 | 1148 | 1182 | 32-11 | 1400 |
| 1200 | 300 | 1200 | 1248 | 1282 | 32-11 | 1500 |
| 1300 | 300 | 1300 | 1348 | 1382 | 36-11 | 1600 |
| 1400 | 300 | 1400 | 1448 | 1482 | 40-11 | 1700 |
