电动三偏心对夹蝶阀 | CHD973H

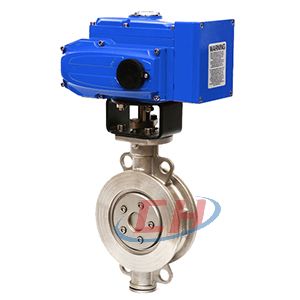

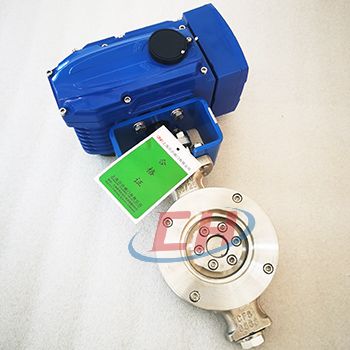

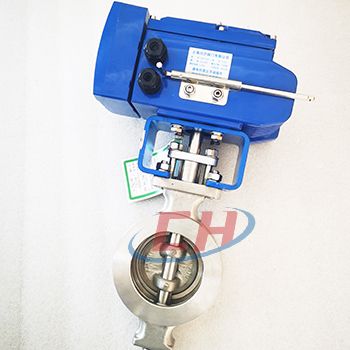

电动三偏心对夹蝶阀图片

电动三偏心对夹蝶阀产品说明

CHD973H电动三偏心对夹蝶阀采用轴中心双偏离阀结构中心结合密封面非对称设计，使阀板在0-90°的全行程范围内均与阀座无磨擦。阀座采用多层次结构，利用金属与特殊非金属材料的结合构成的密封面，更有效地保证了无泄漏。该系列蝶阀密封寿命长；密封性能卓越，同时能满足高温工况的要求，适用工业过程控制中的气体与液体的调节与切断运用。广泛应用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸气的介质进行载止或调节流量控制。

电动三偏心对夹蝶阀性能参数

公称通径	DN50-800mm
公称压力	PN0.6~4.0Mpa等 Class 150lb、300lb等 JIS 10K、20K等
阀体材质	碳钢(WCB等)系列；不锈钢(CF8、CF8M、CF3、CF3M等)系列；
密封材质	PTFE橡胶(F)、合金钢(H)、硬质合金(Y)等
适用温度	T1:-20-150℃;T2：-20-450℃; 其他温度可定制
连接方式	对夹式、法兰式
气动执行器	AT系列、AW系列、进口执行器系列
作用方式	双作用、单作用常闭FC、单作用常开FO
电动执行器	CH系列、CHV系列、进口执行器系列
控制方式	开关型、调节型、智能型、总线型

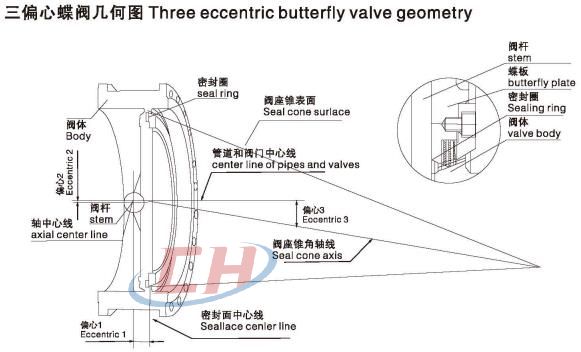

电动三偏心对夹蝶阀三偏心蝶阀几何图

三偏心蝶阀几何图

电动三偏心对夹蝶阀材质说明

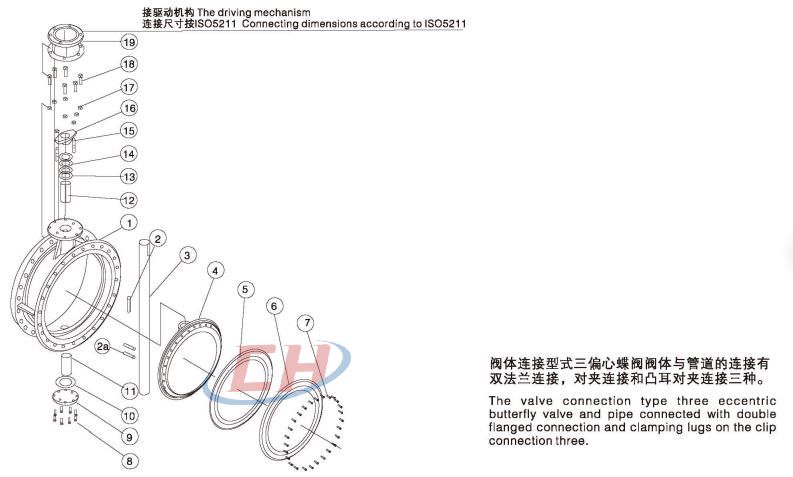

三偏心对夹蝶阀结构图

序号NO	零件名称Part name	材科Material	可选材料Optional materials
1	阀体Body	铸钢Cast steel	不锈钢、蒙乃尔Stainless steel, Meng Naier
2	键Key	不锈钢Stainless steel	不锈钢、蒙乃尔Stainless steel, Meng Naier
2a	销轴Pin shaft	不锈钢Stainless steel	蒙乃尔Meng Naier
3	阀杆stem	不锈钢Stainless steel	不锈钢、蒙乃尔Stainless steel, Meng Naier
4	蝶板butterfly plate	铸钢Cast steel	不锈钢、蒙乃尔Stainless steel, Meng Naier
5	密封圈Sealing ring	PTFE+SS	SS+柔性石墨Flexible graphite
6	压板圈Platen	碳钢Carbon steel	不锈钢、蒙乃尔Stainless steel, Meng Naier
7	螺钉Screw	B7	不锈钢Stainless steel
8	螺栓Bolt	B7	不锈钢Stainless steel
9	底盖Bottom cover	碳钢Carbon steel	不锈钢、蒙乃尔Stainless steel, Meng Naier
10	垫片Shim	SS+柔性石墨SS+ flexible graphite	--
11	下轴套Under the sleeve	聚四氟乙烯+黄铜PTFE + bronze	自润滑黄铜Self lubricating brass
12	上轴套On the sleeve	聚四氟乙烯+黄铜PTFE + bronze	自润滑黄铜Self lubricating brass
13	填料垫Packing	不锈钢Stainless steel	不锈钢、蒙乃尔Stainless steel, Meng Naier
14	填料Packing	柔性石墨Flexible graphite	PTFE
15	螺栓Bolt	B7	不锈钢Stainless steel
16	填料压套packing set	不锈钢Stainless steel	不锈钢Stainless steel
17	螺母Nut	2H	不锈钢Stainless steel
18	螺栓Bolt	B7	不锈钢Stainless steel
19	连接支架Connecting bracket	碳钢Carbon steel

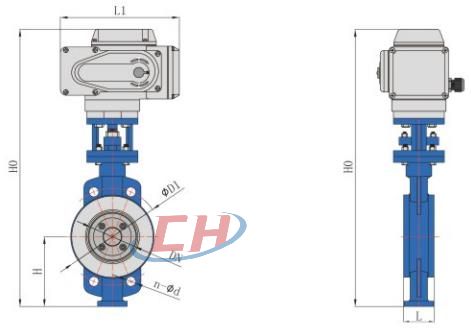

电动三偏心对夹蝶阀结构尺寸图

电动三偏心对夹蝶阀结构图

电动三偏心对夹蝶阀连接尺寸

规格 Size	L	L1	H	H0	1.0MPa		1.6MPa
规格 Size	L	L1	H	H0	φD1	n- φd	φD1	n- φd
DN50	43	161	72	344	125	4- φ18	125	4- φ18
DN65	46	161	110	344	145	4- φ18	145	4- φ18
DN80	49	161	115	374	160	4- φ18	160	4- φ18
DN100	56	188	130	386	180	4- φ18	180	4- φ18
DN125	64	188	150	396	210	4- φ18	210	4- φ18
DN150	70	188	165	436	240	4- φ22	240	4- φ22
DN200	71	268	210	487	295	4- φ22	295	4- φ22
DN250	76	268	245	517	350	4- φ22	355	4- φ26
DN300	80	268	280	567	400	4- φ22	410	4- φ26
DN350	92	268	315	607	460	4-①22	470	4- φ26
DN400	102	268	345	635	515	4- φ26	525	4- φ30
DN450	114	268	380	714	565	4- φ26	585	4-M27
DN500	127	268	415	729	620	4- φ26	650	4-M30
DN600	154	368	460	942	725	4- φ30	770	4-M33
