电动不锈钢对夹蝶阀 | CHD971X

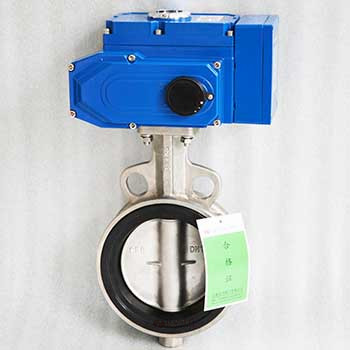

电动不锈钢对夹蝶阀图片

电动不锈钢对夹蝶阀产品说明

CHD971X电动不锈钢对夹蝶阀是一种转角90°的旋转类蝶阀，连接方式为对夹连接。开关型接收ON-OFF开关量信号，调节型可接收4-20mA（或1-5VDC等控制信号）实现对流量大小的调整。具有功能强、体积小、性能可靠、配套简单、流通能力大，特别适用于介质是粘稠，含颗粒、纤维性质的场合。可广泛应用于水处理、食品、环保、轻工、化工、教学设备、造纸、电力等行业的过程自动控制系统中。
　蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

电动不锈钢对夹蝶阀性能参数

公称通径DN(mm)	40~1200
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量	零泄漏
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式	开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动不锈钢对夹蝶阀材质说明

零件名称 Part name	材料 Materials
阀体 Body	HT200、QT450、WCB、不锈钢
阀板 Disc	“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢
阀座 Seat	EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
阀轴 Stem	"45#碳钢、416不锈钢、304不锈钢、316不锈钢 45#carbon steel,SS416,SS304,SS316°
适用介质 Applicable medium	水、海水、污水、油、空气、食品、弱酸碱盐等
适用温度 Applicable temperature	-10~110℃

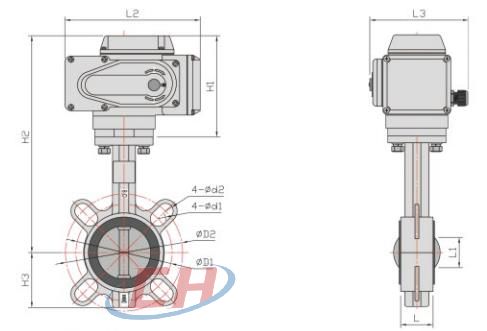

电动不锈钢对夹蝶阀结构尺寸图

电动不锈钢对夹蝶阀结构图

电动不锈钢对夹蝶阀连接尺寸

规格 Size	φD1/φD2	4- φd1/φd2	H1	H2	H3	L	L1	L2	L3
DN40	98.50	19.00	139	259	56	33.5	30	162	135
DN40	110.00	19.00	139	259	56	33.5	30	162	135
DN50	107.00	19.00	139	269	59	42	32	162	135
DN50	125.00	19.00	139	269	59	42	32	162	135
DN65	119.00	19.00	139	282	68	45	47	162	135
DN65	145.00	19.00	139	282	68	45	47	162	135
DN80	154.50	23.00	139	294	89	45	65	162	135
DN80	155.75	24.00	139	294	89	45	65	162	135
DN100	175.00	19.00	156	326	103	52.1	91	208	144
DN100	190.50	19.00	156	326	103	52.1	91	208	144
DN125	210.00	23.00	156	346	117	55	112	208	144
DN125	216.00	23.00	156	346	117	55	112	208	144
DN150	240.25	23.50	196	406	130	56	146	258	170
DN150	240.25	23.50	196	406	130	56	146	258	170
DN200	292.00	24.60	196	439	164	61	194	258	170
DN200	296.00	25.00	196	439	164	61	194	258	170
DN250	357.00	30.00	196	478	195	66	242	258	170
DN250	357.00	30.00	196	478	195	66	242	258	170
DN300	400.00	25.00	196	506	232	77	292	258	170
DN300	432.00	26.00	196	506	232	77	292	258	170
DN350	460.00	23.00	229	594	264.0	77	325	280	178
DN350	470.00	26.00	229	594	264.0	77	325	280	178
DN400	515.00	26.00	229	617	325.0	87	380	280	178
DN400	525.00	30.00	229	617	325.0	87	380	280	178
DN450	565.00	26.00	249	666	330.0	105	428	280	178
DN450	585.00	30.00	249	666	330.0	105	428	280	178
DN500	620.00	26.00	249	729	363.0	130	474	280	178
DN500	650.00	33.00	249	729	363.0	130	474	280	178
DN600	725.00	20- φ30	179	741	459.0	152	573	439	266
DN600	770.00	20- φ36	179	741	459.0	152	573	439	266

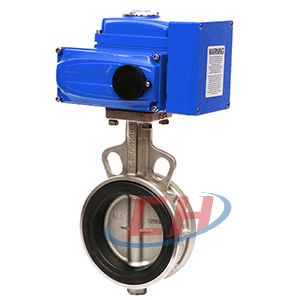

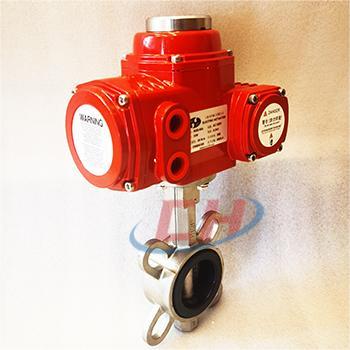

电动不锈钢对夹蝶阀图片
