电动三偏心法兰蝶阀 | CHD943H

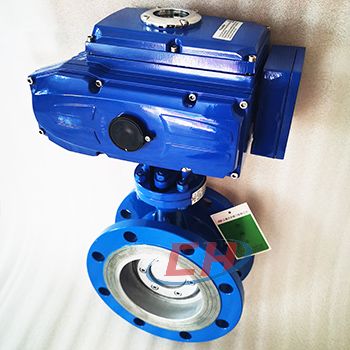

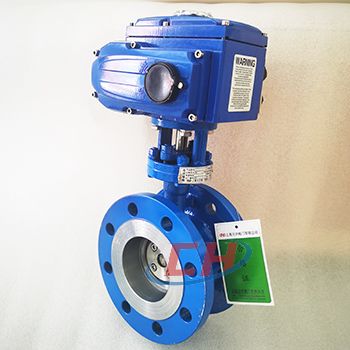

电动三偏心法兰蝶阀图片

电动三偏心法兰蝶阀 产品说明
CHD943H电动三偏心法兰蝶阀采用轴中心双偏离阀结构中心结合密封面非对称设计，使阀板在0-90°的全行程范围内均与阀座无磨擦。阀座采用多层次结构，利用金属与特殊非金属材料的结合构成的密封面，更有效地保证了无泄漏。该系列蝶阀密封寿命长；密封性能卓越，同时能满足高温工况的要求，适用工业过程控制中的气体与液体的调节与切断运用。广泛应用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸气的介质进行载止或调节流量控制。

电动三偏心法兰蝶阀 性能参数
公称通径 DN50-800mm
公称压力 PN0.6~4.0Mpa等
Class 150lb、300lb等
JIS 10K、20K等
阀体材质 碳钢(WCB等)系列；
不锈钢(CF8、CF8M、CF3、CF3M等)系列；
密封材质 PTFE橡胶(F)、合金钢(H)、硬质合金(Y)等
适用温度 T1:-20-150℃;T2：-20-450℃;
其他温度可定制
连接方式 对夹式、法兰式
气动执行器 AT系列、AW系列、进口执行器系列
作用方式 双作用、单作用常闭FC、单作用常开FO
电动执行器 CH系列、CHV系列、进口执行器系列
控制方式 开关型、调节型、智能型、总线型
电动三偏心法兰蝶阀 三偏心蝶阀几何图

三偏心蝶阀几何图

电动三偏心法兰蝶阀 材质说明

三偏心对夹蝶阀结构图

序号NO 零件名称Part name 材科Material 可选材料Optional materials
1 阀体Body 铸钢Cast steel 不锈钢、蒙乃尔Stainless steel, Meng Naier
2 键Key 不锈钢Stainless steel 不锈钢、蒙乃尔Stainless steel, Meng Naier
2a 销轴Pin shaft 不锈钢Stainless steel 蒙乃尔Meng Naier
3 阀杆stem 不锈钢Stainless steel 不锈钢、蒙乃尔Stainless steel, Meng Naier
4 蝶板butterfly plate 铸钢Cast steel 不锈钢、蒙乃尔Stainless steel, Meng Naier
5 密封圈Sealing ring PTFE+SS SS+柔性石墨Flexible graphite
6 压板圈Platen 碳钢Carbon steel 不锈钢、蒙乃尔Stainless steel, Meng Naier
7 螺钉Screw B7 不锈钢Stainless steel
8 螺栓Bolt B7 不锈钢Stainless steel
9 底盖Bottom cover 碳钢Carbon steel 不锈钢、蒙乃尔Stainless steel, Meng Naier
10 垫片Shim SS+柔性石墨SS+ flexible graphite --
11 下轴套Under the sleeve 聚四氟乙烯+黄铜PTFE + bronze 自润滑黄铜Self lubricating brass
12 上轴套On the sleeve 聚四氟乙烯+黄铜PTFE + bronze 自润滑黄铜Self lubricating brass
13 填料垫Packing 不锈钢Stainless steel 不锈钢、蒙乃尔Stainless steel, Meng Naier
14 填料Packing 柔性石墨Flexible graphite PTFE
15 螺栓Bolt B7 不锈钢Stainless steel
16 填料压套packing set 不锈钢Stainless steel 不锈钢Stainless steel
17 螺母Nut 2H 不锈钢Stainless steel
18 螺栓Bolt B7 不锈钢Stainless steel
19 连接支架Connecting bracket 碳钢Carbon steel

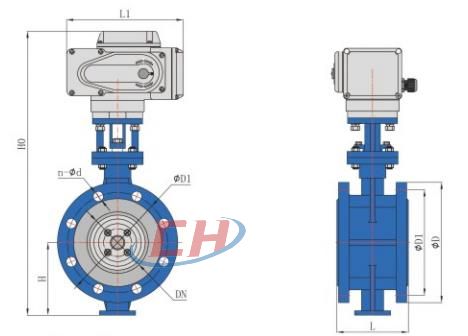

电动三偏心法兰蝶阀 结构尺寸图

电动三偏心法兰蝶阀结构图

电动三偏心法兰蝶阀 连接尺寸
规格
Size 		  L   L1   H   H0   φD 1.0MPa 16MPa
φD1 n- φd φD φD1 n- φd
DN50 108 161 75 344 165 125 4-18 165 125 4-18
DN65 112 161 93 344 185 145 4-18 185 145 4-18
DN80 114 161 98 374 200 160 4-18 200 160 8-18
DN100 127 188 130 386 220 180 8-18 220 180 8-18
DN125 140 188 165 396 250 210 8-18 250 210 8-18
DN150 140 188 175 436 285 240 8-22 285 240 8-22
DN200 152 268 220 487 340 295 8-22 340 295 12-22
DN250 165 268 250 517 395 350 12-22 405 355 12-26
DN300 178 268 300 567 445 400 12-22 460 410 12-26
DN350 190 268 330 607 505 460 16-22 520 470 16-26
DN400 216 268 360 635 565 515 16-26 580 525 16-30
DN450 222 268 380 714 615 565 20-26 640 585 20-30
DN500 229 268 410 729 670 620 20-26 715 650 20-33
DN600 267 368 460 942 780 725 20-30 840 770 20-36
