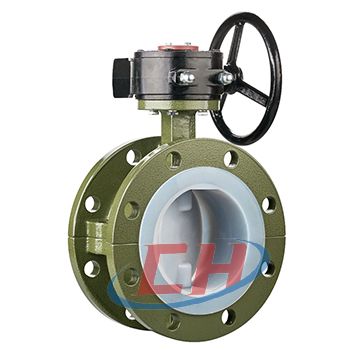

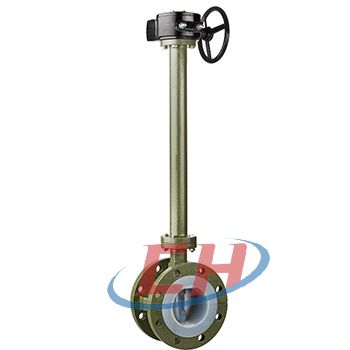

衬氟蝶阀的连接方式有对夹式和法兰式2种,可选配驱动有手柄、蜗轮、气动执行器和电动执行器等。
公称通径 | DN40-1000mm |
---|---|
公称压力 | PN0.6~1.6Mpa等 Class 150lb等 |
阀体材质 | 球墨铸铁(QT450)系列; 碳钢(WCB等)系列; 不锈钢(CF8、CF8M、CF3、CF3M等)系列; |
衬里材质 | F46、F4、PFA、PO、PE、PP等 |
适用温度 | T1:-20-150℃;T2:-20-180℃; 其他温度可定制 |
连接方式 | 对夹、法兰 |
气动执行器 | AT系列、AW系列、进口执行器系列 |
作用方式 | 双作用、单作用常闭FC、单作用常开FO |

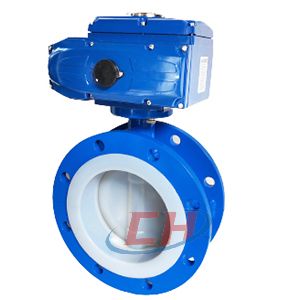

电动执行器 | CH系列、CHV系列、进口执行器系列 |
控制方式 | 开关型、调节型、智能型、总线型 |
(1)聚四氟乙烯PTFE(F4)适用介质:任何有机溶剂或试剂=稀或浓无机酸、碱、醇、酮、芳经、氨化经等。工作温度:≤150℃。
特点:PTFE耐高温性能好,静摩擦系数是塑料中最小的,自润滑性能优良:电绝缘性能优异,并且不受工作环境、温度和频率的影响,具有良好的耐电弧性,耐化学腐蚀性优良,除在高温、高压下氟元素和熔触状态的碱金属对它有侵蚀作用,某些卤化胺或芳香经使其有轻微的感胀外,其它诸如强酸、强碱、强氧化剂、油脂、酮、、醉等即使在高温下也对它不起作用。
(2)聚全氧乙内烯FEP(F46)适用介质:任何有机溶剂或试剂、稀或轰无机酸、碱、耐、芳泾、氨化经等。工作温度≤150℃。
特点:力学、电性能和化学稳定性基本与F4相同,但突出优点是冲击韧性高。即使带缺口试样也冲不断,有极好的耐侯和辐射性,易于成型加工,是为了克服聚四氧乙烯成型加工困难而发展的一中含氧树脂,除使用温度低于F4外,其它都保持了聚四氧乙烯的优良性能。
(3)可溶性聚四氟乙烯(PFA)适用介质:强酸、强碱、强氟化剂、有机溶剂等。工作温度≤180℃。
特点:类似F46的一中新型含氟树脂,是为了克服聚四氟乙烯加工成型困难而发展的一个新品种,完全保持了聚四氟乙烯的优良性能,良好的机械、点绝缘性能,突出耐热性和低摩擦性能、难燃、低烟、耐大气性好。最大的优点是容易成型加工。
(4)聚三氟乙烯PCTFE(F3)适用介质:各种有溶剂、无机腐蚀液(氧化剂酸类),工作温度≤120℃。
特点:耐热性、电性能化学稳定性仅次于F4机械强度、抗蟠性能、硬度比F4好。
(5)聚二氟乙烯PCTFE(F2)适用介质:各耐大多数化学介质和溶剂。工作温度≤120℃。
特点:拉伸强度和压缩强度比F4好,耐磨损和冷流性好:耐候、耐辐射和抗老化等,而最大特点是粘结力大,韧性好,易成型。
(6)增强性聚丙烯(FRPP)适用介质:无机盐类的水溶液、无机酸类、碱类的稀或浓溶液。工作温度≤120℃。
特点:是最轻的塑料之一,其屈服、拉伸和压缩强度、硬度均优于低压聚乙烯,有很突出的钢性,耐热性好,易成型。改性后冲击性、流动性、弯曲弹性模数高。
(7)改性聚烯经(PO)适用介质:各种浓度的酸、碱盐及某些有机溶剂。工作温度≤110℃。
特点:是目前世界上最理想的防腐蚀、防静电、无毒害、强度高的优质材料,已广泛旋转成型的大型设备和阀门管道作内衬。广泛应用于化工、治金、食品、纺织等行业。
公称通径 DN |

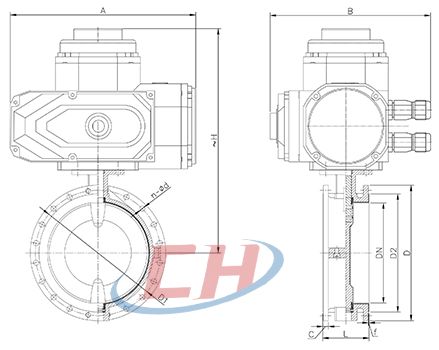

外形尺寸 | 连接尺寸 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
L | ~H | A | B | D | D1 | D2 | C | f | n-φd | |
40 | 106 | 294 | 168 | 152 | 150 | 110 | 85 | 18 | 3 | 4-φ18 |
50 | 108 | 294 | 168 | 152 | 165 | 125 | 100 | 18 | 3 | 4-φ18 |
65 | 112 | 304 | 168 | 152 | 185 | 145 | 120 | 18 | 3 | 4-φ18 |
80 | 114 | 350 | 216 | 172 | 200 | 160 | 135 | 20 | 3 | 8-φ18 |
100 | 127 | 365 | 216 | 172 | 220 | 180 | 155 | 20 | 3 | 8-φ18 |
125 | 140 | 390 | 216 | 172 | 250 | 210 | 185 | 22 | 3 | 8-φ18 |
150 | 140 | 445 | 257 | 192 | 285 | 240 | 210 | 22 | 3 | 8-φ23 |
200 | 152 | 495 | 257 | 192 | 340 | 295 | 265 | 24 | 3 | 12-φ23 |
250 | 165 | 545 | 257 | 192 | 405 | 355 | 320 | 26 | 4 | 12-φ25 |
300 | 178 | 580 | 257 | 192 | 460 | 410 | 370 | 28 | 4 | 12-φ25 |
350 | 190 | 605 | 257 | 192 | 520 | 470 | 430 | 30 | 4 | 16-φ25 |
