电动衬F4法兰蝶阀 | CHD941F4

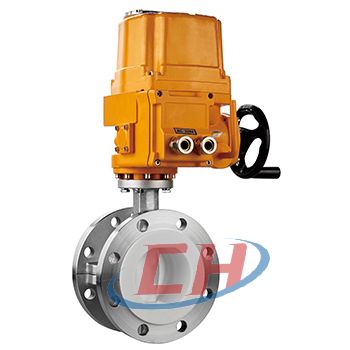

电动衬F4法兰蝶阀图片

电动衬F4法兰蝶阀 产品说明
CHD941F4电动衬F4法兰蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氣塑料衬里煤阀,具有耐腐蚀、无泄漏、寿命长等优点。耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
衬氟蝶阀的连接方式有对夹式和法兰式2种,可选配驱动有手柄、蜗轮、气动执行器和电动执行器等。

电动衬F4法兰蝶阀 性能参数
公称通径 DN40-1000mm
公称压力 PN0.6~1.6Mpa等
Class 150lb等
阀体材质 球墨铸铁(QT450)系列;
碳钢(WCB等)系列;
不锈钢(CF8、CF8M、CF3、CF3M等)系列;
衬里材质 F46、F4、PFA、PO、PE、PP等
适用温度 T1:-20-150℃;T2:-20-180℃;
其他温度可定制
连接方式 对夹、法兰
气动执行器 AT系列、AW系列、进口执行器系列
作用方式 双作用、单作用常闭FC、单作用常开FO
电动执行器 CH系列、CHV系列、进口执行器系列
控制方式 开关型、调节型、智能型、总线型
电动衬F4法兰蝶阀 衬里材质特点

(1)聚四氟乙烯PTFE(F4)适用介质:任何有机溶剂或试剂=稀或浓无机酸、碱、醇、酮、芳经、氨化经等。工作温度:≤150℃。
特点:PTFE耐高温性能好,静摩擦系数是塑料中最小的,自润滑性能优良:电绝缘性能优异,并且不受工作环境、温度和频率的影响,具有良好的耐电弧性,耐化学腐蚀性优良,除在高温、高压下氟元素和熔触状态的碱金属对它有侵蚀作用,某些卤化胺或芳香经使其有轻微的感胀外,其它诸如强酸、强碱、强氧化剂、油脂、酮、、醉等即使在高温下也对它不起作用。

(2)聚全氧乙内烯FEP(F46)适用介质:任何有机溶剂或试剂、稀或轰无机酸、碱、耐、芳泾、氨化经等。工作温度≤150℃。
特点:力学、电性能和化学稳定性基本与F4相同,但突出优点是冲击韧性高。即使带缺口试样也冲不断,有极好的耐侯和辐射性,易于成型加工,是为了克服聚四氧乙烯成型加工困难而发展的一中含氧树脂,除使用温度低于F4外,其它都保持了聚四氧乙烯的优良性能。

(3)可溶性聚四氟乙烯(PFA)适用介质:强酸、强碱、强氟化剂、有机溶剂等。工作温度≤180℃。
特点:类似F46的一中新型含氟树脂,是为了克服聚四氟乙烯加工成型困难而发展的一个新品种,完全保持了聚四氟乙烯的优良性能,良好的机械、点绝缘性能,突出耐热性和低摩擦性能、难燃、低烟、耐大气性好。最大的优点是容易成型加工。

(4)聚三氟乙烯PCTFE(F3)适用介质:各种有溶剂、无机腐蚀液(氧化剂酸类),工作温度≤120℃。
特点:耐热性、电性能化学稳定性仅次于F4机械强度、抗蟠性能、硬度比F4好。

(5)聚二氟乙烯PCTFE(F2)适用介质:各耐大多数化学介质和溶剂。工作温度≤120℃。
特点:拉伸强度和压缩强度比F4好,耐磨损和冷流性好:耐候、耐辐射和抗老化等,而最大特点是粘结力大,韧性好,易成型。

(6)增强性聚丙烯(FRPP)适用介质:无机盐类的水溶液、无机酸类、碱类的稀或浓溶液。工作温度≤120℃。
特点:是最轻的塑料之一,其屈服、拉伸和压缩强度、硬度均优于低压聚乙烯,有很突出的钢性,耐热性好,易成型。改性后冲击性、流动性、弯曲弹性模数高。

(7)改性聚烯经(PO)适用介质:各种浓度的酸、碱盐及某些有机溶剂。工作温度≤110℃。
特点:是目前世界上最理想的防腐蚀、防静电、无毒害、强度高的优质材料,已广泛旋转成型的大型设备和阀门管道作内衬。广泛应用于化工、治金、食品、纺织等行业。

电动衬F4法兰蝶阀 结构尺寸图

电动衬F4法兰蝶阀结构图

电动衬F4法兰蝶阀 连接尺寸
公称通径
DN
外形尺寸 连接尺寸
L ~H A B D D1 D2 C f n-φd
40 106 294 168 152 150 110 85 18 3 4-φ18
50 108 294 168 152 165 125 100 18 3 4-φ18
65 112 304 168 152 185 145 120 18 3 4-φ18
80 114 350 216 172 200 160 135 20 3 8-φ18
100 127 365 216 172 220 180 155 20 3 8-φ18
125 140 390 216 172 250 210 185 22 3 8-φ18
150 140 445 257 192 285 240 210 22 3 8-φ23
200 152 495 257 192 340 295 265 24 3 12-φ23
250 165 545 257 192 405 355 320 26 4 12-φ25
300 178 580 257 192 460 410 370 28 4 12-φ25
350 190 605 257 192 520 470 430 30 4 16-φ25

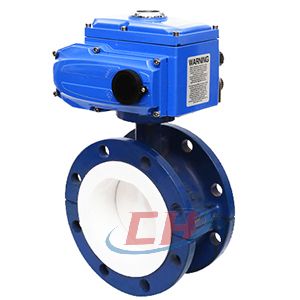

电动衬F4法兰蝶阀图片

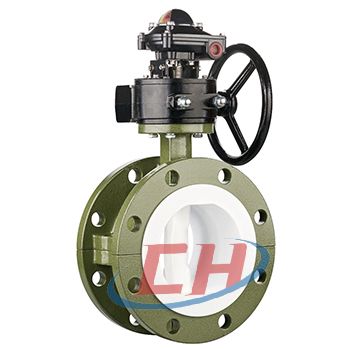

电动衬F4法兰蝶阀图片 电动衬F4法兰蝶阀图片
