防爆电动卫生级蝶阀 | CHWD971X-FB

防爆电动卫生级蝶阀图片

防爆电动卫生级蝶阀 产品说明
CHWD971X-FB防爆电动卫生级蝶阀采用高精度数控加工，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。阀门广泛应用于如食品、制药、化妆品、洁净蒸汽、乳制品，酒类、饮料、 生化工业过程控制场合。

防爆电动卫生级蝶阀 性能参数
材质 304不锈钢、316不锈钢、316L不锈钢等
公称通径 DN25-DN400
公称压力 1.0MPa
密封材质 硅胶、EPDM橡胶等
控制方式 开关型、调节型
驱动方式 手柄、蜗轮、电动、气动等
防爆电动卫生级蝶阀 防爆电动执行器参数
外 壳 防水等级IP67 可选：IP68防爆
电 机 鼠笼式异步电动机
限位开关 1开/1关，  SPDT,250V AC,10A
辅助开关组 1开/1关，SPDT,250V AC,10A
扭矩开关 1开/1关，SPDT,250V AC,10A 除HQ-005/008/010
行 程 90°±10° 可选择0°-270
故障保护/工作温度 内部热保护，打开115℃±5C/关闭97℃±5℃
指示器 连续的位置指示
手动操作 机械手柄，可用手轮来操作
自锁装置 涡轮、蜗杆机构提供自锁
机械限位 2个外部调整
加热器和恒温器 7-10W(110/220V   AC)
接线孔 PF 3/4"(2个)
环境温度 -20°℃~+70℃
润 滑 铝基润滑脂(EP型)
材 料 钢、铝合金、铝青铜、聚碳酸脂
环境湿度 最大90% RH
抗震性能 XYZ10g,0.2~34HZ,30minutes
外表涂层 干粉、环氧聚酯

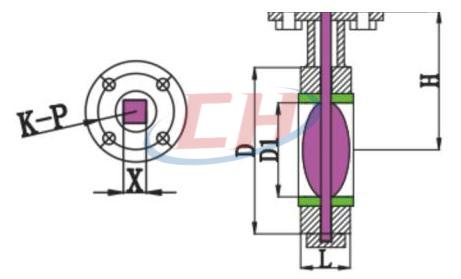

防爆电动卫生级蝶阀 结构尺寸图

防爆电动卫生级蝶阀结构图

防爆电动卫生级蝶阀 连接尺寸
SIZE H L D D1 K.P X
DN25 87 29 59 25 50×50 11×11
DN32 93 35.8 69 32 50×50 11×11
DN40 101 37.5 78 40 50×50 11×11
DN50 125 42 93 50 50×50 11×11
DN65 126 44 107 65 50×50 11×11
DN80 134 44 124 80 50×50 11×11
DN100 143 48.2 154 100 70×70 14×14
DN125 156 55 179 125 70×70 14×14/17×17
DN150 176 55 202 150 70×70 14×14/17×17
DN200 226 60 252 200 102×102 22×22
DN250 255 64 310 250 102×102 22×22/27×27
DN300 283 70 365 300 102×102 27×27
DN350 311 78 420 350 140×140 36×36
DN400 375 90 472 400 140×140 36×36
