防爆电动中线蝶阀 | CHD971X-FB

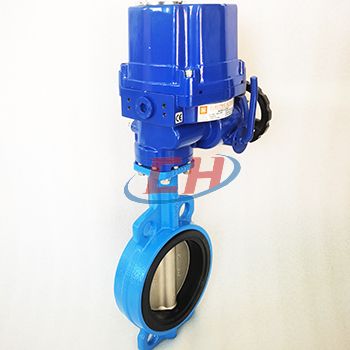

防爆电动中线蝶阀图片

防爆电动中线蝶阀产品说明

CHD971X-FB防爆电动中线蝶阀软密封蝶阀主要由阀体、转轴、阀板、阀座及驱动机构(手柄、蜗轮蜗杆、气动装置或电动装置)等组成，靠驱动机构带动轴及蝶板旋转以实现启闭和控制流量的目的。其特点有：结构简单紧凑、小巧轻便、运输、安装、拆卸容易；流量特性近似于直线，调节性能好。蝶阀可用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上，适用于多种腐蚀性气体、液体、半液体以及固体粉末介质。
软密封蝶阀驱动部分可选配手柄、蜗轮、电动执行器、气动执行器等。

防爆电动中线蝶阀性能参数

公称通径DN(mm)	40~1200
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量	零泄漏
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式	开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

防爆电动中线蝶阀防爆电动执行器参数

外壳	防水等级IP67	可选：IP68防爆
电机	鼠笼式异步电动机
限位开关	1开/1关， SPDT,250V AC,10A
辅助开关组	1开/1关，SPDT,250V AC,10A
扭矩开关	1开/1关，SPDT,250V AC,10A	除HQ-005/008/010
行程	90°±10°	可选择0°-270
故障保护/工作温度	内部热保护，打开115℃±5C/关闭97℃±5℃
指示器	连续的位置指示
手动操作	机械手柄，可用手轮来操作
自锁装置	涡轮、蜗杆机构提供自锁
机械限位	2个外部调整
加热器和恒温器	7-10W(110/220V AC)
接线孔	PF 3/4"(2个)
环境温度	-20°℃~+70℃
润滑	铝基润滑脂(EP型)
材料	钢、铝合金、铝青铜、聚碳酸脂
环境湿度	最大90% RH
抗震性能	XYZ10g,0.2~34HZ,30minutes
外表涂层	干粉、环氧聚酯

防爆电动中线蝶阀材质说明

零件名称 Part name	材料 Materials
阀体 Body	HT200、QT450、WCB、不锈钢
阀板 Disc	“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢
阀座 Seat	EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
阀轴 Stem	"45#碳钢、416不锈钢、304不锈钢、316不锈钢 45#carbon steel,SS416,SS304,SS316°
适用介质 Applicable medium	水、海水、污水、油、空气、食品、弱酸碱盐等
适用温度 Applicable temperature	-10~110℃

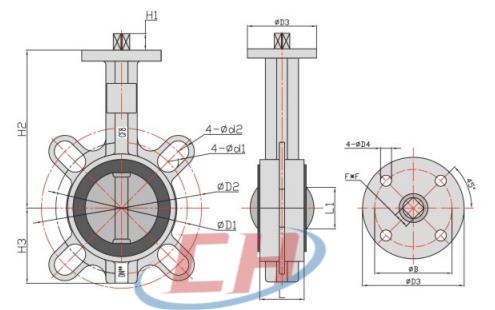

防爆电动中线蝶阀结构尺寸图

防爆电动中线蝶阀结构图

防爆电动中线蝶阀连接尺寸

规格 Size	φD1/φD2	4- φd1/φd2	4- φD4	φD3	H1	H2	H3	φB	F*F	L	L1
DN32	85.00	14.00	5	60	9	97	51	36	9*9	32	30
DN32	100.00	18.00	5	60	9	97	51	36	9*9	32	30
DN40	98.50	19.00	7	72	11	120	56	50	11*11	33.5	30
DN40	110.00	19.00	7	72	11	120	56	50	11*11	33.5	30
DN50	107.00	19.00	7	72	11	130	59	50	11*11	42	32
DN50	125.00	19.00	7	72	11	130	59	50	11*11	42	32
DN65	119.00	19.00	7	72	11	143	68	50	11*11	45	47
DN65	145.00	19.00	7	72	11	143	68	50	11*11	45	47
DN80	154.50	23.00	7	72	11	155	89	50	11*11	45	65
DN80	155.75	24.00	7	72	11	155	89	50	11*11	45	65
DN100	175.00	19.00	10	92	14	170	103	70	14*14	52.1	91
DN100	190.50	19.00	10	92	14	170	103	70	14*14	52.1	91
DN125	210.00	23.00	10	92	17	190	117	70	17*17	55	112
DN125	216.00	23.00	10	92	17	190	117	70	17*17	55	112
DN150	240.25	23.50	10	92	17	210	130	70	17*17	56	146
DN150	240.25	23.50	10	92	17	210	130	70	17*17	56	146
DN200	292.00	24.60	12	125	22	243	164	102	22*22	61	194
DN200	296.00	25.00	12	125	22	243	164	102	22*22	61	194
DN250	357.00	30.00	12	125	22	282	195	102	22*22	66	242
DN250	357.00	30.00	12	125	22	282	195	102	22*22	66	242
DN300	400.00	25.00	14	150	27	310	232	125	27*27	77	292
DN300	432.00	26.00	14	150	27	310	232	125	27*27	77	292
DN350	460.00	23.00	14	150	27	365	264.0	125	27*27	77	325
DN350	470.00	26.00	14	150	27	365	264.0	125	27*27	77	325
DN400	515.00	26.00	18	175	40	388	325.0	140	36*36	87	380
DN400	525.00	30.00	18	175	40	388	325.0	140	36*36	87	380
DN450	565.00	26.00	18	175	40	417	330.0	140	36*36	105	428
DN450	585.00	30.00	18	175	40	417	330.0	140	36*36	105	428
DN500	620.00	26.00	22	210	50	480	363.0	165	46*46	130	474
DN500	650.00	33.00	22	210	50	480	363.0	165	46*46	130	474
DN600	725.00	20- φ30	22	210	50	562	459.0	165	46*46	152	573
DN600	770.00	20- φ36	22	210	50	562	459.0	165	46*46	152	573
DN700	840.00	24- φ30	8-+18	300	70	624	525	254	64*64	164	673
DN700	840.00	24- φ36	8-+18	300	70	624	525	254	64*64	164	673
DN800	950.00	24- φ33	8-18	300	70	672	596	254	64*64	190	770
DN800	950.00	24- φ39	8-18	300	70	672	596	254	64*64	190	770

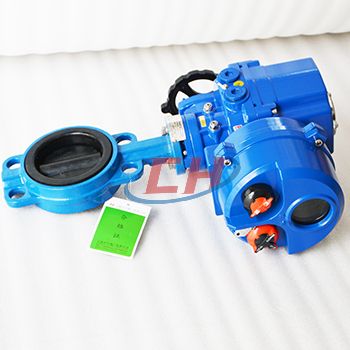

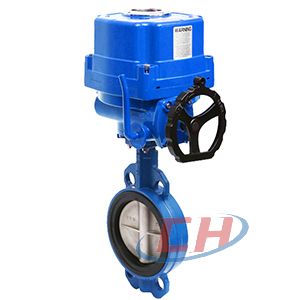

防爆电动中线蝶阀图片
