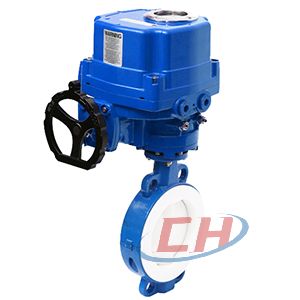

衬氟蝶阀的连接方式有对夹式和法兰式2种,可选配驱动有手柄、蜗轮、气动执行器和电动执行器等。
公称通径 | DN40-1000mm |
---|---|
公称压力 | PN0.6~1.6Mpa等 Class 150lb等 |
阀体材质 | 球墨铸铁(QT450)系列; 碳钢(WCB等)系列; 不锈钢(CF8、CF8M、CF3、CF3M等)系列; |
衬里材质 | F46、F4、PFA、PO、PE、PP等 |
适用温度 | T1:-20-150℃;T2:-20-180℃; 其他温度可定制 |
连接方式 | 对夹、法兰 |
气动执行器 | AT系列、AW系列、进口执行器系列 |
作用方式 | 双作用、单作用常闭FC、单作用常开FO |
电动执行器 | CH系列、CHV系列、进口执行器系列 |
控制方式 | 开关型、调节型、智能型、总线型 |
(1)聚四氟乙烯PTFE(F4)适用介质:任何有机溶剂或试剂=稀或浓无机酸、碱、醇、酮、芳经、氨化经等。工作温度:≤150℃。
特点:PTFE耐高温性能好,静摩擦系数是塑料中最小的,自润滑性能优良:电绝缘性能优异,并且不受工作环境、温度和频率的影响,具有良好的耐电弧性,耐化学腐蚀性优良,除在高温、高压下氟元素和熔触状态的碱金属对它有侵蚀作用,某些卤化胺或芳香经使其有轻微的感胀外,其它诸如强酸、强碱、强氧化剂、油脂、酮、、醉等即使在高温下也对它不起作用。
(2)聚全氧乙内烯FEP(F46)适用介质:任何有机溶剂或试剂、稀或轰无机酸、碱、耐、芳泾、氨化经等。工作温度≤150℃。
特点:力学、电性能和化学稳定性基本与F4相同,但突出优点是冲击韧性高。即使带缺口试样也冲不断,有极好的耐侯和辐射性,易于成型加工,是为了克服聚四氧乙烯成型加工困难而发展的一中含氧树脂,除使用温度低于F4外,其它都保持了聚四氧乙烯的优良性能。
(3)可溶性聚四氟乙烯(PFA)适用介质:强酸、强碱、强氟化剂、有机溶剂等。工作温度≤180℃。
特点:类似F46的一中新型含氟树脂,是为了克服聚四氟乙烯加工成型困难而发展的一个新品种,完全保持了聚四氟乙烯的优良性能,良好的机械、点绝缘性能,突出耐热性和低摩擦性能、难燃、低烟、耐大气性好。最大的优点是容易成型加工。
(4)聚三氟乙烯PCTFE(F3)适用介质:各种有溶剂、无机腐蚀液(氧化剂酸类),工作温度≤120℃。
特点:耐热性、电性能化学稳定性仅次于F4机械强度、抗蟠性能、硬度比F4好。
(5)聚二氟乙烯PCTFE(F2)适用介质:各耐大多数化学介质和溶剂。工作温度≤120℃。
特点:拉伸强度和压缩强度比F4好,耐磨损和冷流性好:耐候、耐辐射和抗老化等,而最大特点是粘结力大,韧性好,易成型。
(6)增强性聚丙烯(FRPP)适用介质:无机盐类的水溶液、无机酸类、碱类的稀或浓溶液。工作温度≤120℃。
特点:是最轻的塑料之一,其屈服、拉伸和压缩强度、硬度均优于低压聚乙烯,有很突出的钢性,耐热性好,易成型。改性后冲击性、流动性、弯曲弹性模数高。
(7)改性聚烯经(PO)适用介质:各种浓度的酸、碱盐及某些有机溶剂。工作温度≤110℃。
特点:是目前世界上最理想的防腐蚀、防静电、无毒害、强度高的优质材料,已广泛旋转成型的大型设备和阀门管道作内衬。广泛应用于化工、治金、食品、纺织等行业。

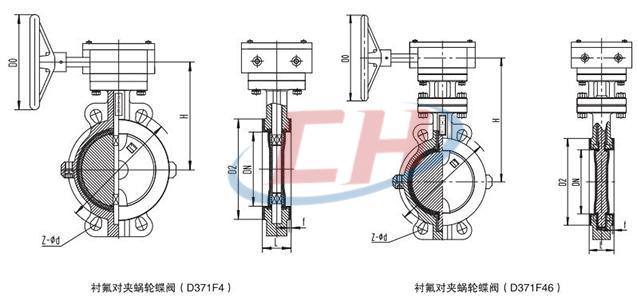

公称通径 | 主要尺寸 | 参考值 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN | L | D | D1 | D2 | f | b | Z- φd | D | D1 | D2 | f | b | Z- φd | D0 | H | ||
mm | inch | 对夹 | 法兰 | PN0.6MPa | PN1.0MPa | ||||||||||||
40 | 1% | 33 | 106 | 130 | 100 | 80 | 3 | 14 | 4-14 | 150 | 110 | 85 | 3 | 18 | 4-18 | 150 | 140 |
50 | 2 | 43 | 108 | 140 | 110 | 90 | 3 | 14 | 4-14 | 165 | 125 | 100 | 3 | 18 | 4-18 | 150 | 140 |
65 | 22 | 46 | 112 | 160 | 130 | 110 | 3 | 14 | 4-14 | 185 | 145 | 120 | 3 | 18 | 4-18 | 150 | 150 |
80 | 3 | 46 | 114 | 190 | 150 | 125 | 3 | 16 | 4-18 | 200 | 160 | 135 | 3 | 20 | 8-18 | 150 | 165 |
100 | 4 | 52 | 127 | 210 | 170 | 145 | 3 | 16 | 4-18 | 220 | 180 | 155 | 3 | 20 | 8-18 | 200 | 180 |
125 | 5 | 56 | 140 | 240 | 200 | 175 | 3 | 18 | 8-18 | 250 | 210 | 185 | 3 | 22 | 8-18 | 200 | 200 |
150 | 6 | 56 | 140 | 265 | 225 | 200 | 3 | 18 | 8-18 | 285 | 240 | 210 | 3 | 22 | 8-22 | 280 | 220 |
200 | 8 | 60 | 152 | 320 | 280 | 255 | 3 | 20 | 8-18 | 340 | 295 | 265 | 3 | 24 | 8-22 | 280 | 270 |
250 | 10 | 68 | 165 | 375 | 335 | 310 | 4 | 22 | 12-18 | 395 | 350 | 320 | 4 | 26 | 12-22 | 200 | 320 |
300 | 12 | 78 | 178 | 440 | 395 | 363 | 4 | 22 | 12-22 | 445 | 400 | 370 | 4 | 26 | 12-22 | 240 | 330 |
350 | 14 | 78 | 190 | 490 | 445 | 413 | 4 | 22 | 12-22 | 505 | 460 | 430 | 4 | 26 | 16-22 | 240 | 385 |
400 | 16 | 102 | 216 | 540 | 495 | 463 | 4 | 22 | 16-22 | 565 | 515 | 480 | 4 | 26 | 16-26 | 280 | 430 |
450 | 18 | 114 | 222 | 595 | 550 | 518 | 4 | 22 | 16-22 | 615 | 565 | 530 | 4 | 28 | 20-26 | 280 | 480 |
500 | 20 | 127 | 229 | 645 | 600 | 568 | 4 | 24 | 20-22 | 670 | 620 | 580 | 4 | 28 | 20-26 | 320 | 540 |
600 | 24 | 154 | 267 | 755 | 705 | 667 | 5 | 30 | 20-26 | 780 | 725 | 680 | 5 | 34 | 20-30 | 320 | 610 |
700 | 28 | 165 | 292 | 860 | 810 | 772 | 5 | 24 | 24-26 | 895 | 840 | 795 | 5 | 34 | 24-30 | 360 | 650 |
800 | 32 | 190 | 318 | 975 | 920 | 878 | 5 | 24 | 24-30 | 1015 | 950 | 900 | 5 | 36 | 24-33 | 360 | 710 |
900 | 36 | 203 | 330 | 1075 | 1020 | 980 | 5 | 26 | 24-30 | 1115 | 1050 | 1000 | 5 | 38 | 28-33 | 380 | 780 |
1000 | 40 | 216 | 410 | 1175 | 1120 | 1080 | 5 | 26 | 28-30 | 1230 | 1160 | 1115 | 5 | 38 | 28-36 | 400 | 900 |
1200 | 48 | 254 | 470 | 1405 | 1340 | 1295 | 5 | 28 | 32-33 | 1455 | 1380 | 1330 | 5 | 44 | 32-39 | 400 | 1050 |
公称通径 | 主要尺寸 | 参考值 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN | L | D | D1 | D2 | f | b | z- φd | D | D1 | D2 | f | b | z- φd | D0 | H | ||
mm | inch | 对 夹 | 法 兰 | PN1.6MPa | PN2.5MPa | ||||||||||||
40 | 112 | 33 | 106 | 150 | 110 | 85 | 3 | 18 | 4-18 | 150 | 110 | 85 | 3 | 18 | 4-18 | 150 | 140 |
50 | 2 | 43 | 108 | 165 | 125 | 100 | 3 | 18 | 4-18 | 165 | 125 | 100 | 3 | 20 | 4-18 | 150 | 140 |
65 | 2 | 46 | 112 | 185 | 145 | 120 | 3 | 18 | 4-18 | 185 | 145 | 120 | 3 | 22 | 8-18 | 150 | 150 |
80 | 3 | 46 | 114 | 200 | 160 | 135 | 3 | 20 | 8-18 | 200 | 160 | 135 | 3 | 24 | 8-18 | 150 | 165 |
100 | 4 | 52 | 127 | 220 | 180 | 155 | 3 | 20 | 8-18 | 235 | 190 | 155 | 3 | 24 | 8-22 | 200 | 180 |
125 | 5 | 56 | 140 | 250 | 210 | 185 | 3 | 22 | 8-18 | 270 | 220 | 185 | 3 | 26 | 8-26 | 200 | 200 |
150 | 6 | 56 | 140 | 285 | 240 | 210 | 3 | 22 | 8-22 | 300 | 250 | 210 | 3 | 28 | 8-26 | 280 | 220 |
200 | 8 | 60 | 152 | 340 | 295 | 265 | 3 | 24 | 12-22 | 360 | 310 | 275 | 3 | 30 | 12-26 | 280 | 270 |
250 | 10 | 68 | 165 | 405 | 355 | 320 | 4 | 26 | 12-26 | 425 | 370 | 330 | 4 | 32 | 12-30 | 200 | 320 |
300 | 12 | 78 | 178 | 460 | 410 | 370 | 4 | 28 | 12-26 | 485 | 430 | 390 | 4 | 34 | 16-30 | 240 | 330 |
350 | 14 | 78 | 190 | 520 | 470 | 430 | 4 | 30 | 16-26 | 555 | 490 | 450 | 4 | 38 | 16-33 | 240 | 385 |
400 | 16 | 102 | 216 | 580 | 525 | 480 | 4 | 32 | 16-30 | 620 | 550 | 505 | 4 | 40 | 16-36 | 280 | 430 |
450 | 18 | 114 | 222 | 640 | 585 | 550 | 4 | 40 | 20-30 | 670 | 600 | 550 | 4 | 46 | 20-36 | 280 | 480 |
500 | 20 | 127 | 229 | 715 | 650 | 610 | 5 | 44 | 20-33 | 730 | 660 | 610 | 5 | 48 | 20-36 | 320 | 540 |
600 | 24 | 154 | 267 | 840 | 770 | 720 | 5 | 54 | 20-36 | 845 | 770 | 720 | 5 | 58 | 20-39 | 320 | 610 |
700 | 28 | 165 | 292 | 910 | 840 | 759 | 5 | 42 | 24-36 | 960 | 875 | 800 | 5 | 50 | 24-42 | 360 | 650 |
800 | 32 | 190 | 318 | 1025 | 950 | 900 | 5 | 42 | 24-39 | 1085 | 990 | 940 | 5 | 54 | 24-48 | 360 | 710 |
900 | 36 | 203 | 330 | 1125 | 1050 | 1000 | 5 | 44 | 28-39 | 1185 | 1090 | 1040 | 5 | 58 | 28-48 | 380 | 780 |
1000 | 40 | 216 | 410 | 1255 | 1170 | 1110 | 5 | 46 | 28-42 | 1320 | 1210 | 1150 | 5 | 62 | 28-55 | 400 | 900 |
1200 | 48 | 254 | 470 | 1485 | 1390 | 1330 | 5 | 52 | 32-48 | 1530 | 1420 | 1360 | 5 | 70 | 32-55 | 400 | 1050 |
