防爆电动偏心法兰蝶阀 | CHD943F-FB

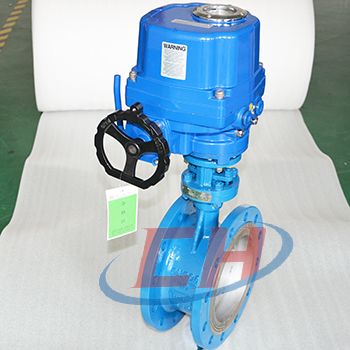

防爆电动偏心法兰蝶阀图片

防爆电动偏心法兰蝶阀 产品说明
CHD943F-FB防爆电动偏心法兰蝶阀采用轴中心双偏离阀结构中心结合密封面非对称设计，使阀板在0-90°的全行程范围内均与阀座无磨擦。阀座采用多层次结构，利用金属与特殊非金属材料的结合构成的密封面，更有效地保证了无泄漏。该系列蝶阀密封寿命长；密封性能卓越，同时能满足高温工况的要求，适用工业过程控制中的气体与液体的调节与切断运用。 广泛应用于化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸气的介质进行载止或调节流量控制。

防爆电动偏心法兰蝶阀 性能参数
公称通径 DN50-800mm
公称压力 PN0.6~4.0Mpa等
Class 150lb、300lb等
JIS 10K、20K等
阀体材质 碳钢(WCB等)系列；
不锈钢(CF8、CF8M、CF3、CF3M等)系列；
密封材质 PTFE橡胶(F)、合金钢(H)、硬质合金(Y)等
适用温度 T1:-20-150℃;T2：-20-450℃;
其他温度可定制
连接方式 对夹式、法兰式
气动执行器 AT系列、AW系列、进口执行器系列
作用方式 双作用、单作用常闭FC、单作用常开FO
电动执行器 CH系列、CHV系列、进口执行器系列
控制方式 开关型、调节型、智能型、总线型
防爆电动偏心法兰蝶阀 防爆电动执行器参数
外 壳 防水等级IP67 可选：IP68防爆
电 机 鼠笼式异步电动机
限位开关 1开/1关，  SPDT,250V AC,10A
辅助开关组 1开/1关，SPDT,250V AC,10A
扭矩开关 1开/1关，SPDT,250V AC,10A 除HQ-005/008/010
行 程 90°±10° 可选择0°-270
故障保护/工作温度 内部热保护，打开115℃±5C/关闭97℃±5℃
指示器 连续的位置指示
手动操作 机械手柄，可用手轮来操作
自锁装置 涡轮、蜗杆机构提供自锁
机械限位 2个外部调整
加热器和恒温器 7-10W(110/220V   AC)
接线孔 PF 3/4"(2个)
环境温度 -20°℃~+70℃
润 滑 铝基润滑脂(EP型)
材 料 钢、铝合金、铝青铜、聚碳酸脂
环境湿度 最大90% RH
抗震性能 XYZ10g,0.2~34HZ,30minutes
外表涂层 干粉、环氧聚酯

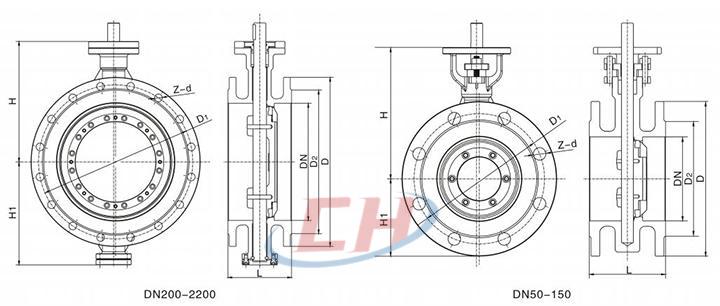

防爆电动偏心法兰蝶阀 结构尺寸图

防爆电动偏心法兰蝶阀结构图

防爆电动偏心法兰蝶阀 连接尺寸
DN   L   H   H1 0.6MPa 1.0 Mpa 1.6 MPa 2.5 MPa 150Lb
D D1 D2 Z- φd D D1 D2 Z- φd D D1 D2 Z- φd D D1 D2 Z- φd D D1 D2 Z- φd
50 108 130 82 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 165 125 99 4-18 150 120.5 92 4-18
65 112 140 93 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 185 145 118 8-18 180 139.5 105 4-18
80 114 160 110 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 220 160 132 8-18 190 152.5 127 4-18
100 127 176 120 210 170 144 8-18 220 180 156 8-18 220 180 156 8-18 235 190 156 8-22 230 190.5 157.5 8-18
125 140 195 135 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 270 220 184 8-26 255 216 186 8-22
150 140 210 150 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 300 250 211 8-26 280 241.5 216 8-22
200 152 248 212 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 360 310 274 12-26 345 298.5 270 8-22
250 165 283 250 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 425 370 330 12-30 405 362 324 12-26
300 178 335 290 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 485 430 389 16-30 485 432 381 12-26
350 190 360 308 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 555 490 448 16-33 535 476 413 12-29.5
400 216 410 352 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 620 550 503 16-36 600 540 470 16-29.5
450 222 425 365 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 670 600 548 20-36 635 578 533 16-32.5
500 229 465 400 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 730 660 609 20-36 700 635 584 20-32.5
600 267 525 455 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 845 770 720 20-39 815 749.5 692 20-35.5

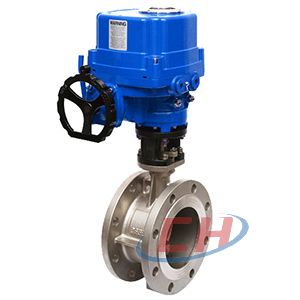

防爆电动偏心法兰蝶阀图片

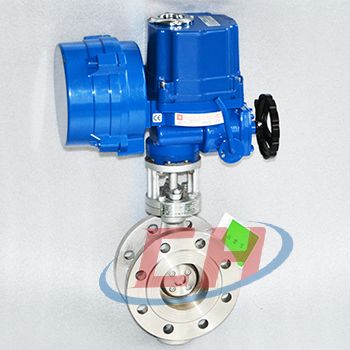

防爆电动偏心法兰蝶阀图片 防爆电动偏心法兰蝶阀图片
