防爆电动中线法兰蝶阀 | CHD941X-FB

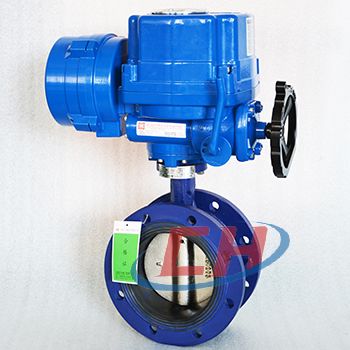

防爆电动中线法兰蝶阀图片

防爆电动中线法兰蝶阀产品说明

CHD941X-FB防爆电动中线法兰蝶阀软密封蝶阀主要由阀体、转轴、阀板、阀座及驱动机构(手柄、蜗轮蜗杆、气动装置或电动装置)等组成，靠驱动机构带动轴及蝶板旋转以实现启闭和控制流量的目的。其特点有：结构简单紧凑、小巧轻便、运输、安装、拆卸容易；流量特性近似于直线，调节性能好。蝶阀可用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上，适用于多种腐蚀性气体、液体、半液体以及固体粉末介质。
软密封蝶阀驱动部分可选配手柄、蜗轮、电动执行器、气动执行器等。

防爆电动中线法兰蝶阀性能参数

公称通径DN(mm)	40~1200
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量	零泄漏
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式	开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

防爆电动中线法兰蝶阀防爆电动执行器参数

外壳	防水等级IP67	可选：IP68防爆
电机	鼠笼式异步电动机
限位开关	1开/1关， SPDT,250V AC,10A
辅助开关组	1开/1关，SPDT,250V AC,10A
扭矩开关	1开/1关，SPDT,250V AC,10A	除HQ-005/008/010
行程	90°±10°	可选择0°-270
故障保护/工作温度	内部热保护，打开115℃±5C/关闭97℃±5℃
指示器	连续的位置指示
手动操作	机械手柄，可用手轮来操作
自锁装置	涡轮、蜗杆机构提供自锁
机械限位	2个外部调整
加热器和恒温器	7-10W(110/220V AC)
接线孔	PF 3/4"(2个)
环境温度	-20°℃~+70℃
润滑	铝基润滑脂(EP型)
材料	钢、铝合金、铝青铜、聚碳酸脂
环境湿度	最大90% RH
抗震性能	XYZ10g,0.2~34HZ,30minutes
外表涂层	干粉、环氧聚酯

防爆电动中线法兰蝶阀材质说明

零件名称 Part name	材料 Materials
阀体 Body	HT200、QT450、WCB、不锈钢
阀板 Disc	“QT450镀镍、QT450覆尼龙、铝青铜、304、316、316L、双相不锈钢
阀座 Seat	EPDM、NBR、PTFE、耐磨耐热EPDM、硅胶、氟胶 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
阀轴 Stem	"45#碳钢、416不锈钢、304不锈钢、316不锈钢 45#carbon steel,SS416,SS304,SS316°
适用介质 Applicable medium	水、海水、污水、油、空气、食品、弱酸碱盐等
适用温度 Applicable temperature	-10~110℃

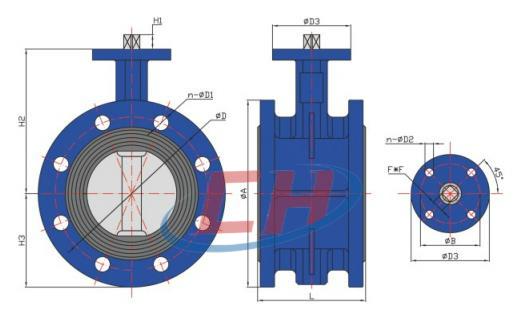

防爆电动中线法兰蝶阀结构尺寸图

防爆电动中线法兰蝶阀结构图

防爆电动中线法兰蝶阀连接尺寸

规格Size	φD	φA	n- φD1	n- φD2	φD3	H1	H2	H3	φB	F*F	L	单重Kg
DN40	110.00	150	4- φ18	4-φ7	72	11	130	82.5	50	11*"11	110	6.40
DN50	125.00	165	4- φ18	4- φ7	72	11	130	82.5	50	11*11	110	6.40
DN65	145.00	185	4- φ18	4-φ7	72	11	143	93.0	50	11*11	114	8.40
DN80	160.00	200	4- φ18	4-φ7	72	11	155	100.0	50	11*11	116	9.80
DN80	160.00	200	8- φ18	4-φ7	72	11	155	100.0	50	11*11	116	9.80
DN100	180.00	220	8- φ18	4-φ10	92	14	170	110.0	70	14*14	129	13.30
DN125	210.00	250	8- φ18	4-φ10	92	17	190	125.0	70	17*17	142	16.30
DN150	240.00	285	8- φ22	4-φ10	92	17	210	143.0	70	17*17	142	20.70
DN200	295.00	340	8- φ22	4-φ12	125	22	243	170.0	102	22*22	154	34.30
DN200	295.00	340	12- φ22	4-φ12	125	22	243	170.0	102	22*22	154	34.30
DN250	350.00	395	12- φ22	4-φ12	125	22	282	203.0	102	22*22	167	38.20
DN250	355.00	405	12- φ26	4-φ12	125	22	282	203.0	102	22*22	167	38.20
DN300	400.00	445	12- φ22	4-φ14	150	27	310	230.0	125	27*27	180	54.00
DN300	410.00	460	12- φ26	4-φ14	150	27	310	230.0	125	27*27	180	54.00
DN350	460.00	505	16- φ22	4-φ14	150	27	345	270.0	125	27*27	192	80.80
DN350	470.00	520	16- φ26	4-φ14	150	27	345	270.0	125	27*27	192	80.80
DN400	515.00	565	16- φ26	4-φ18	175	40	377	287.0	140	36*36	218	91.30
DN400	525.00	580	16- φ30	4-φ18	175	40	377	287.0	140	36*36	218	91.30
DN450	565.00	615	20- φ26	4-φ18	175	40	395	320.0	140	36*36	224	136.80
DN450	585.00	640	20- φ30	4-φ18	175	40	395	320.0	140	36*36	224	136.80
DN500	620.00	670	20- φ26	4-φ22	210	50	430	355.0	165	46*46	231	194.30
DN500	650.00	715	20- φ33	4-φ22	210	50	430	355.0	165	46*46	231	194.30
DN600	725.00	780	20- φ30	4-φ22	210	50	476	420.0	165	46*46	270	261.80
DN600	770.00	840	20- φ36	4-φ22	210	50	476	420.0	165	46*46	270	261.80
DN700	840.00	895	24- φ30	8-φ18	300	70	570	480	254	64*64	293	405.00
DN700	840.00	910	24- φ36	8-φ18	300	70	570	480	254	64*64	293	405.00
DN800	950.00	1015	24- φ33	8-φ18	300	70	630	515	254	64*64	318	545.00
DN800	950.00	1025	24- φ39	8-φ18	300	70	630	515	254	64*64	318	545.00
DN900	1050.00	1115	28- φ33	8-φ18	300	80	690	560	254	74*74	328	665.00
DN900	1050.00	1125	28- φ39	8-φ18	300	80	690	560	254	74*74	328	665.00
DN1000	1160.00	1230	28- φ36	8-φ18	300	80	745	635	254	74*74	413	890.00
DN1000	1170.00	1255	28- φ42	8-φ18	300	80	745	635	254	74*74	413	890.00
DN1200	1380.00	1455	32- φ39	8-φ22	350	90	925	775	298	84*84	473	1405.00
DN1200	1390.00	1485	32- φ48	8-φ22	350	90	925	775	298	84*84	473	1405.00

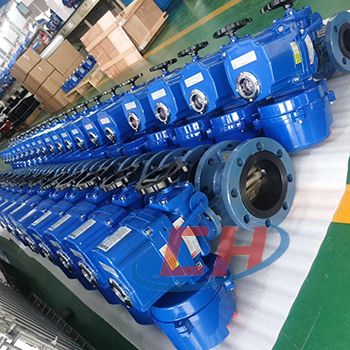

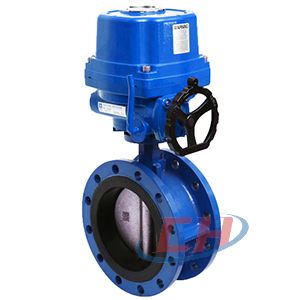

防爆电动中线法兰蝶阀图片
