防爆电动衬氟法兰蝶阀 | CHD941F46-FB

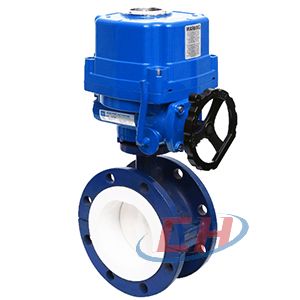

防爆电动衬氟法兰蝶阀图片

防爆电动衬氟法兰蝶阀 产品说明
CHD941F46-FB防爆电动衬氟法兰蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氣塑料衬里煤阀,具有耐腐蚀、无泄漏、寿命长等优点。耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
衬氟蝶阀的连接方式有对夹式和法兰式2种,可选配驱动有手柄、蜗轮、气动执行器和电动执行器等。

防爆电动衬氟法兰蝶阀 性能参数
公称通径 DN40-1000mm
公称压力 PN0.6~1.6Mpa等
Class 150lb等
阀体材质 球墨铸铁(QT450)系列;
碳钢(WCB等)系列;
不锈钢(CF8、CF8M、CF3、CF3M等)系列;
衬里材质 F46、F4、PFA、PO、PE、PP等
适用温度 T1:-20-150℃;T2:-20-180℃;
其他温度可定制
连接方式 对夹、法兰
气动执行器 AT系列、AW系列、进口执行器系列
作用方式 双作用、单作用常闭FC、单作用常开FO
电动执行器 CH系列、CHV系列、进口执行器系列
控制方式 开关型、调节型、智能型、总线型
防爆电动衬氟法兰蝶阀 衬里材质特点

(1)聚四氟乙烯PTFE(F4)适用介质:任何有机溶剂或试剂=稀或浓无机酸、碱、醇、酮、芳经、氨化经等。工作温度:≤150℃。
特点:PTFE耐高温性能好,静摩擦系数是塑料中最小的,自润滑性能优良:电绝缘性能优异,并且不受工作环境、温度和频率的影响,具有良好的耐电弧性,耐化学腐蚀性优良,除在高温、高压下氟元素和熔触状态的碱金属对它有侵蚀作用,某些卤化胺或芳香经使其有轻微的感胀外,其它诸如强酸、强碱、强氧化剂、油脂、酮、、醉等即使在高温下也对它不起作用。

(2)聚全氧乙内烯FEP(F46)适用介质:任何有机溶剂或试剂、稀或轰无机酸、碱、耐、芳泾、氨化经等。工作温度≤150℃。
特点:力学、电性能和化学稳定性基本与F4相同,但突出优点是冲击韧性高。即使带缺口试样也冲不断,有极好的耐侯和辐射性,易于成型加工,是为了克服聚四氧乙烯成型加工困难而发展的一中含氧树脂,除使用温度低于F4外,其它都保持了聚四氧乙烯的优良性能。

(3)可溶性聚四氟乙烯(PFA)适用介质:强酸、强碱、强氟化剂、有机溶剂等。工作温度≤180℃。
特点:类似F46的一中新型含氟树脂,是为了克服聚四氟乙烯加工成型困难而发展的一个新品种,完全保持了聚四氟乙烯的优良性能,良好的机械、点绝缘性能,突出耐热性和低摩擦性能、难燃、低烟、耐大气性好。最大的优点是容易成型加工。

(4)聚三氟乙烯PCTFE(F3)适用介质:各种有溶剂、无机腐蚀液(氧化剂酸类),工作温度≤120℃。
特点:耐热性、电性能化学稳定性仅次于F4机械强度、抗蟠性能、硬度比F4好。

(5)聚二氟乙烯PCTFE(F2)适用介质:各耐大多数化学介质和溶剂。工作温度≤120℃。
特点:拉伸强度和压缩强度比F4好,耐磨损和冷流性好:耐候、耐辐射和抗老化等,而最大特点是粘结力大,韧性好,易成型。

(6)增强性聚丙烯(FRPP)适用介质:无机盐类的水溶液、无机酸类、碱类的稀或浓溶液。工作温度≤120℃。
特点:是最轻的塑料之一,其屈服、拉伸和压缩强度、硬度均优于低压聚乙烯,有很突出的钢性,耐热性好,易成型。改性后冲击性、流动性、弯曲弹性模数高。

(7)改性聚烯经(PO)适用介质:各种浓度的酸、碱盐及某些有机溶剂。工作温度≤110℃。
特点:是目前世界上最理想的防腐蚀、防静电、无毒害、强度高的优质材料,已广泛旋转成型的大型设备和阀门管道作内衬。广泛应用于化工、治金、食品、纺织等行业。

防爆电动衬氟法兰蝶阀 结构尺寸图

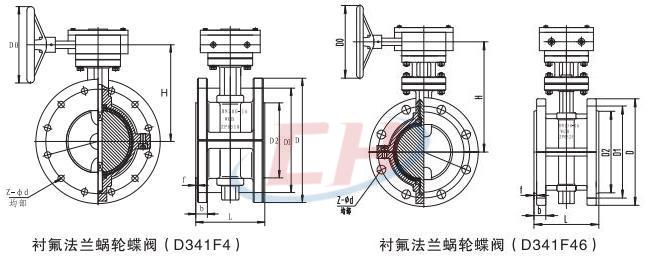

防爆电动衬氟法兰蝶阀结构图

防爆电动衬氟法兰蝶阀 连接尺寸
公称通径 主要尺寸 参考值
DN L D D1 D2 f b Z- φd D D1 D2 f b Z- φd D0 H
mm inch 对夹 法兰 PN0.6MPa PN1.0MPa
40 1% 33 106 130 100 80 3 14 4-14 150 110 85 3 18 4-18 150 140
50 2 43 108 140 110 90 3 14 4-14 165 125 100 3 18 4-18 150 140
65 22 46 112 160 130 110 3 14 4-14 185 145 120 3 18 4-18 150 150
80 3 46 114 190 150 125 3 16 4-18 200 160 135 3 20 8-18 150 165
100 4 52 127 210 170 145 3 16 4-18 220 180 155 3 20 8-18 200 180
125 5 56 140 240 200 175 3 18 8-18 250 210 185 3 22 8-18 200 200
150 6 56 140 265 225 200 3 18 8-18 285 240 210 3 22 8-22 280 220
200 8 60 152 320 280 255 3 20 8-18 340 295 265 3 24 8-22 280 270
250 10 68 165 375 335 310 4 22 12-18 395 350 320 4 26 12-22 200 320
300 12 78 178 440 395 363 4 22 12-22 445 400 370 4 26 12-22 240 330
350 14 78 190 490 445 413 4 22 12-22 505 460 430 4 26 16-22 240 385
400 16 102 216 540 495 463 4 22 16-22 565 515 480 4 26 16-26 280 430
450 18 114 222 595 550 518 4 22 16-22 615 565 530 4 28 20-26 280 480
500 20 127 229 645 600 568 4 24 20-22 670 620 580 4 28 20-26 320 540
600 24 154 267 755 705 667 5 30 20-26 780 725 680 5 34 20-30 320 610
700 28 165 292 860 810 772 5 24 24-26 895 840 795 5 34 24-30 360 650
800 32 190 318 975 920 878 5 24 24-30 1015 950 900 5 36 24-33 360 710
900 36 203 330 1075 1020 980 5 26 24-30 1115 1050 1000 5 38 28-33 380 780
1000 40 216 410 1175 1120 1080 5 26 28-30 1230 1160 1115 5 38 28-36 400 900
1200 48 254 470 1405 1340 1295 5 28 32-33 1455 1380 1330 5 44 32-39 400 1050
防爆电动衬氟法兰蝶阀 结构尺寸图

防爆电动衬氟法兰蝶阀结构图

防爆电动衬氟法兰蝶阀 连接尺寸
公称通径 主要尺寸 参考值
DN L D D1 D2 f b z- φd D D1 D2 f b z- φd D0 H
mm inch 对 夹 法 兰 PN1.6MPa PN2.5MPa
40 112 33 106 150 110 85 3 18 4-18 150 110 85 3 18 4-18 150 140
50 2 43 108 165 125 100 3 18 4-18 165 125 100 3 20 4-18 150 140
65 2 46 112 185 145 120 3 18 4-18 185 145 120 3 22 8-18 150 150
80 3 46 114 200 160 135 3 20 8-18 200 160 135 3 24 8-18 150 165
100 4 52 127 220 180 155 3 20 8-18 235 190 155 3 24 8-22 200 180
125 5 56 140 250 210 185 3 22 8-18 270 220 185 3 26 8-26 200 200
150 6 56 140 285 240 210 3 22 8-22 300 250 210 3 28 8-26 280 220
200 8 60 152 340 295 265 3 24 12-22 360 310 275 3 30 12-26 280 270
250 10 68 165 405 355 320 4 26 12-26 425 370 330 4 32 12-30 200 320
300 12 78 178 460 410 370 4 28 12-26 485 430 390 4 34 16-30 240 330
350 14 78 190 520 470 430 4 30 16-26 555 490 450 4 38 16-33 240 385
400 16 102 216 580 525 480 4 32 16-30 620 550 505 4 40 16-36 280 430
450 18 114 222 640 585 550 4 40 20-30 670 600 550 4 46 20-36 280 480
500 20 127 229 715 650 610 5 44 20-33 730 660 610 5 48 20-36 320 540
600 24 154 267 840 770 720 5 54 20-36 845 770 720 5 58 20-39 320 610
700 28 165 292 910 840 759 5 42 24-36 960 875 800 5 50 24-42 360 650
800 32 190 318 1025 950 900 5 42 24-39 1085 990 940 5 54 24-48 360 710
900 36 203 330 1125 1050 1000 5 44 28-39 1185 1090 1040 5 58 28-48 380 780
1000 40 216 410 1255 1170 1110 5 46 28-42 1320 1210 1150 5 62 28-55 400 900
1200 48 254 470 1485 1390 1330 5 52 32-48 1530 1420 1360 5 70 32-55 400 1050
