旋启式止回阀 | H44W/H
旋启式止回阀 产品说明
旋启式法兰止回阀，连接方式法兰式，止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。
旋启式止回阀 产品特点
| 型号 | H44H-16C~250 | H44W-16P~250 | |
|---|---|---|---|
| 工作压力（MPa） | 1.6~25 | ||
| 适用温度（℃） | ≤425 | ≤550 | |
| 适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
| 材料 | 阀体、阀盖、阀瓣 | 碳素钢 | 铬镍钛不锈钢 |
| 密封面 | 碳钢堆焊铁基合金 | 本体密封 | |
旋启式止回阀 结构尺寸图
旋启式止回阀 连接尺寸
| 公称通径 DN | 主要外形尺寸和连接尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | Z-d | H | |
| H44H-16C 、H44W-16C 、H44W-16P 、H44W-16R 、H44W-16I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44H-25、H44W-25、 H44W-25P 、H44W-25R 、H44W-25I | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |

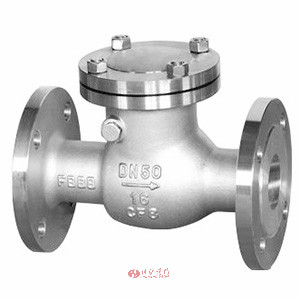

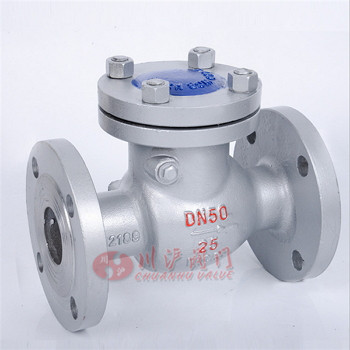

旋启式止回阀图片
