静音止回阀 | DRVZ、H42X
静音止回阀 产品说明
DRVZ、H42X静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。
静音止回阀 产品特点
| 公称压力 | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 高工作压力 | 1.0 | 1.6 | 2.5 |
| 密封试验压力 | 1.1 | 1.76 | 2.75 |
| 壳体试验压力 | 1.5 | 2.4 | 3.75 |
| 适用介质 | 水 | ||
| 介质温度 | X＜80℃， T≤150℃， H≤200℃ | ||
静音止回阀 材质
| 零件名称 | 材料 |
|---|---|
| 阀体、导流体 | 铸铁、铸钢 |
| 阀座、轴瓦、阀瓣、轴 | 青铜或不锈钢 |
| 弹簧 | 不锈钢 |

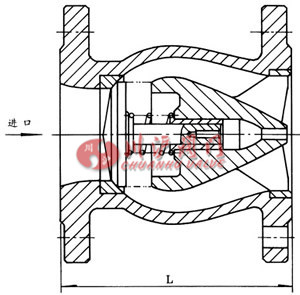

静音止回阀 结构尺寸图
静音止回阀 连接尺寸
| 公称通径 | L |
|---|---|
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 240 |
| 125 | 300 |
| 150 | 350 |
| 200 | 450 |
| 250 | 500 |
| 300 | 550 |
| 350 | 572 |
| 400 | 600 |
| 450 | 650 |
| 500 | 700 |
