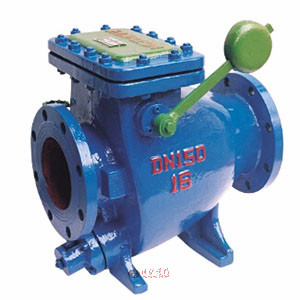

微阻缓闭消声止回阀 | HH46X
微阻缓闭消声止回阀 产品说明
微阻缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网安全运行。
微阻缓闭消声止回阀 产品特点
| 公称压力（MPa） | 1.0 | 1.6 | 2.5 | |
|---|---|---|---|---|
| 密封试验压力（MPa） | 1.1 | 1.76 | 2.75 | |
| 壳体试验压力（MPa） | 1.5 | 2.4 | 3.75 | |
| 适用温度（℃） | WCB≤350，HT200≤200 | |||
| 材料 | 阀体、阀盖 | HT200,WCB | ||
| 阀瓣 | 橡胶组合件 | |||
| 阀轴 | 不锈钢 | |||

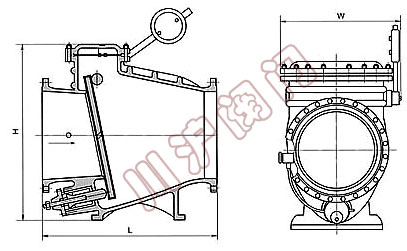

微阻缓闭消声止回阀 结构尺寸图
微阻缓闭消声止回阀 连接尺寸
| 通径 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1300 | 1400 | 1500 |
| H | 300 | 300 | 320 | 354 | 350 | 380 | 500 | 580 | 670 | 730 | 820 | 920 | 950 | 1100 | 1200 | 1550 | 1700 |
| W | 220 | 270 | 290 | 300 | 320 | 340 | 410 | 450 | 550 | 580 | 630 | 700 | 800 | 900 | 990 | 1120 | 1300 |
