立式升降止回阀 | H42W/H
立式升降止回阀 产品说明
立式止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀,法兰升降式止回阀只能安装在垂直管道上,它的流体阻力系数较大,但密封性较旋启式止回阀好。执行标准
设计规范:GB/T 12233 结构长度:GB/T 12221 连接法兰:JB/T 79,HG20592,GB9113,ANSI 试验与检验:JB/T 9092,GB/T13927 压力-温度:GB/T 9131 产品标识:GB/T 12220
立式升降止回阀 产品特点
公称压力(MPa) | 1.6 | 2.5 | 4.0 | |
---|---|---|---|---|
密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | |
适用温度(℃) | WCB≤350,304/316≤200 | |||
材料 | 阀体 | WCB,304,316 | ||
阀座 | WCB,304,316 | |||
阀瓣 | WCB,304,316 | |||
密封圈 | 合金钢,司太立 | |||
垫片 | 石墨,聚四氟乙烯 |

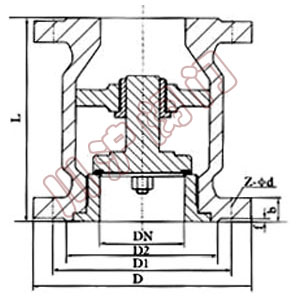

立式升降止回阀 结构尺寸图
立式升降止回阀 连接尺寸
公称压力 | 公称通径 DN |
尺寸 | ||||||
---|---|---|---|---|---|---|---|---|
L | D | D1 | D2 | b | Z-Φ | |||
系列1 | 系列2 | |||||||
1.6MPa 2.5MPa 4.0MPa |
15 | 85 | 85 | 95 | 65 | 45 | 16 | 4-Φ14 |
20 | 95 | 95 | 105 | 75 | 55 | 16 | 4-Φ14 | |
25 | 100 | 105 | 115 | 85 | 65 | 16 | 4-Φ14 | |
32 | 105 | 150 | 135 | 100 | 78 | 16 | 4-Φ14 | |
40 | 115 | 160 | 145 | 110 | 88 | 18 | 4-Φ14 | |
50 | 125 | 170 | 160 | 125 | 100 | 20 | 4-Φ14 | |
65 | 145 | 180 | 180 | 145 | 120 | 22 | 8-Φ18 | |
80 | 155 | 200 | 195 | 160 | 135 | 22 | 8-Φ18 | |
100 | 210 | 210 | 230 | 190 | 160 | 24 | 8-Φ23 | |
125 | 275 | 275 | 275 | 220 | 188 | 28 | 8-Φ25 | |
150 | 225 | 300 | 300 | 250 | 218 | 30 | 8-Φ25 | |
200 | 380 | 380 | 360 | 310 | 278 | 34 | 12-Φ25 |

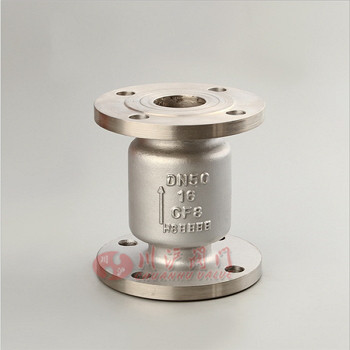

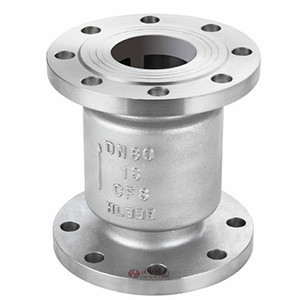

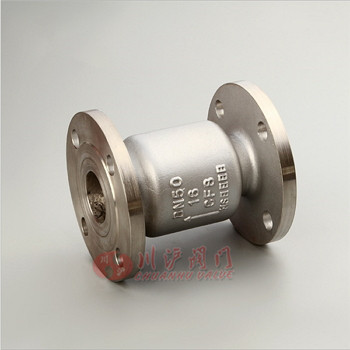

立式升降止回阀图片
