底阀 | H42X
底阀 产品说明
底阀由阀体、阀盖、阀瓣、密封圈和垫片等部件组成，底阀的阀瓣有单瓣、双瓣和多瓣等几个类型。底阀在接入管路后，液体介质从阀盖方向进入阀体，液体的压力作用于阀瓣，使得阀瓣被打开允许介质流过，当阀体内的介质压力变化或消失时，阀瓣关闭阻止介质倒流。
底阀 产品特点
| 型号 | 公称压力 | 试验压力 | 工作温度℃ | 适用介质 | |
|---|---|---|---|---|---|
| 强度（水）MPa | 密封（水）MPa | ||||
| H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
底阀 结构尺寸图
底阀 连接尺寸
| 型号 | 公称通径DN（mm） | 尺寸（mm） | 重量（kg） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
| 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
| 300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 | |

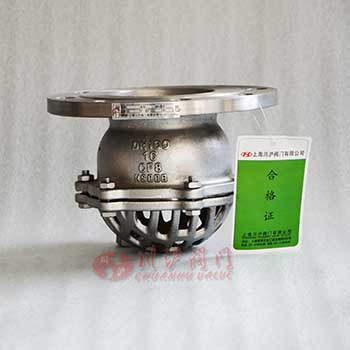

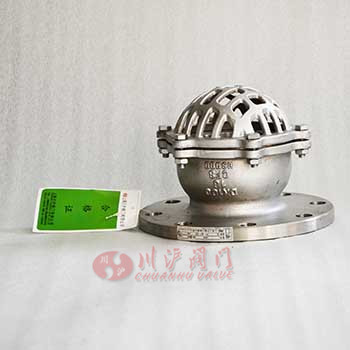

底阀图片
