单瓣止回阀 | H74W/H

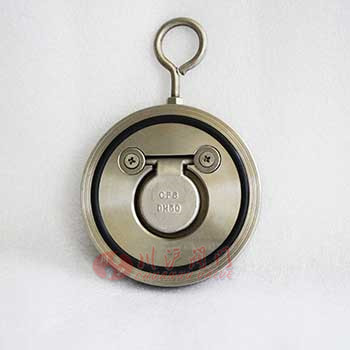

单瓣止回阀图片

单瓣止回阀 产品说明
对夹旋启式止回阀是一种超薄形止回阀,采用短型结构尺寸和单阀瓣设计,相比传统的旋启式止回阀,该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。
对夹旋启式止回阀是一种圆盘型超薄止回阀,阀瓣处附有O型密封圈,密封性能好,且有弹簧辅助关闭,动作灵敏,特别对安装空间限制的场所为适用。 具有结构简单,外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所为适用。
特点:1、结构长度很短、体积小、重量轻,为阀门的安装、搬运、存放用管道的布置带来很大的便利,并能大量节约材料、降低造价。 2、阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高。 3、可水平安装或垂直安装,重量轻,不必为阀门设置支座。 4、流道通畅、流体阻力小,阀瓣在很小的压差下就能完全打开。

单瓣止回阀 结构图

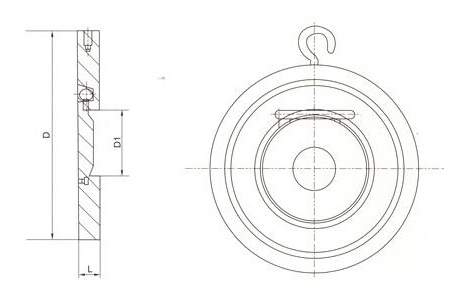

单瓣止回阀结构图

单瓣止回阀 连接尺寸
通径
DN(mm)
L D1 D
PN1.0、1.6MPa PN2.5、4.0MPa 1.0MPa 1.6MPa 2.5MPa 4.0MPa
50 19 19 25 109 109 109 109
65 19 19 38 129 29 129 129
80 19 19 46 144 144 144 144
100 19 19 71.5 164 164 170 170
125 19 19 95 194 194 196 196
150 19 29 114 220 220 226 226
200 29 29 140 275 275 286 293
250 29 38 188 330 331 343 355
300 38 51 216 380 386 403 420
350 44 51 263 440 446 460 477
400 51 51 305 491 495 517 549
450 60 76 356 541 558 567 574
500 64 83 406 596 620 622 626
600 70 90 482 698 732 734 745
700 80 90 562 813 804 831 -
800 90 100 464 918 912 942 -
900 90 100 738 1018 1012 1040 -
1000 100 120 846 1124 1126 1155

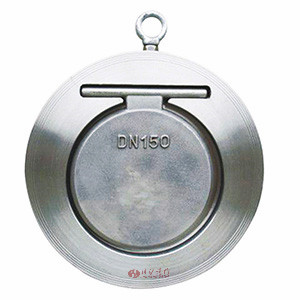

单瓣止回阀图片

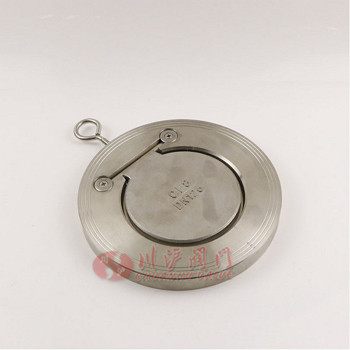

单瓣止回阀图片 单瓣止回阀图片
