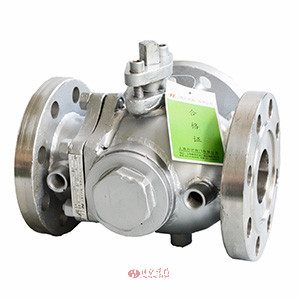

三通保温球阀 | BQ44/BQ45F/H/Y
三通保温球阀 产品说明
三通保温球阀特点:具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
三通保温球阀 技术参数
| 公称压力或压力级 | 法兰 密封性 |
产品型号 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6pa | 凸面 | BQ445F-16C | BQ445F-16P | BQ445F-16CF8 | BQ445F-16CF3 | BQ445F-16R | BQ445F-16CF8 | BQ445F-16R3 | ||||
| PN2.5pa | 光滑面 | BQ445F-25 | BQ445F-25P | BQ445F-25CF8 | BQ445F-25CF3 | BQ445F-25R | BQ445F-25CF8 | BQ445F-25R3 | ||||
| PN4.0pa | 凹凸面 | BQ445F-40 | BQ445F-40P | BQ445F-40CF8 | BQ445F-40CF3 | BQ445F-40R | BQ445F-40CFR8 | BQ445F-40R3 | ||||
| CLASS150 | 凸面 | BQ445F-150（Lb）C | BQ445F-150（Lb）P | BQ445F-150（Lb）P8 | BQ445F-150（Lb）P3 | BQ445F-150（Lb）R | BQ445F-150（Lb）R8 | BQ445F-150（Lb）R3 | ||||
| 主要零件材料 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG18Ni12Mo2T | CF8M(316) | CF8M(316L) | ||||
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9(304) | 00Cr19Nill(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) | 0Cr17Ni12Mo2(316L) | |||||
| 密封圈 | 聚四氟乙烯 对位聚笨 | |||||||||||
| 填料、垫圈 | V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 | |||||||||||
| 适用 工况 |
适用介质 | 重油、胶类等 | 硝酸腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | ||||||
| 适用温度 | -28~300℃ | |||||||||||
| 应用 规范 |
法兰尺寸 | JB79-59、SH3406、GB9113、HG20597-97 ANS1? B16.5 JIS B2212-2214 | ||||||||||
| 体验试验按 | GB/T13927-89 JB/T9092-99 | |||||||||||
| 其余制造规范均按本厂标准 | ||||||||||||

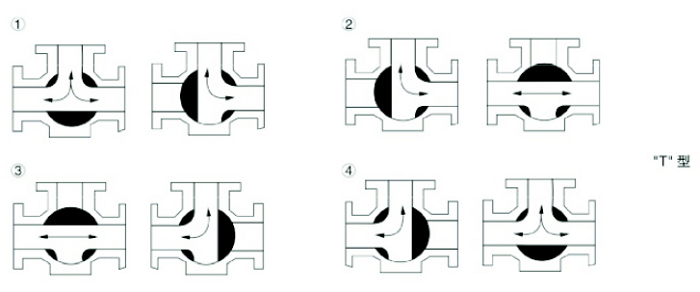

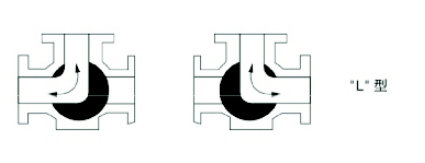

| 备注 | 三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。 |
|||||||||||
三通保温球阀 流向图
三通保温球阀 连接尺寸
| 公称压力或压力级 | 主要尺寸 | 公称通径DN（mm/in） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15/1/2'' | 20/3/4'' | 25/1'' | 32/1/4'' | 40/1/2'' | 50/2'' | 65/2/1/2'' | 80/3'' | 100/4'' | 125/5'' | 150/6'' | 200/8'' | ||
| PN1.06pa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 500 |
| PN2.5pa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0pa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
