角式保温截止阀 | BJ45W

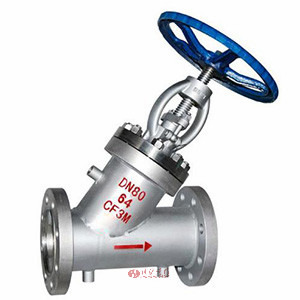

角式保温截止阀图片

角式保温截止阀 产品说明
夹套角式保温截止阀按结构分为BJ45W夹套保温直通式截止阀和BJ45W夹套保温直流式截止阀，主要用于石油，化工，冶金，制药等各类系统中，以输送常温下会凝固的高粘度介质。该系统阀门的夹套焊装于阀门的两法兰之间，阀门的侧面，底部设置由夹套的连接口。
由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通截止阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可以顺畅地流过阀门。

角式保温截止阀 技术参数
型号 公称压力PN(Mpa) 试验压力 适用温度 适用介质 保温套压力
shell seal
BJ45W-25P 2.5 3.75 2.75 ≤350 硝酸类 ≤1.0
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6 醋酸类尿素类
BJ45W-25P 2.5 3.75 2.75
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6

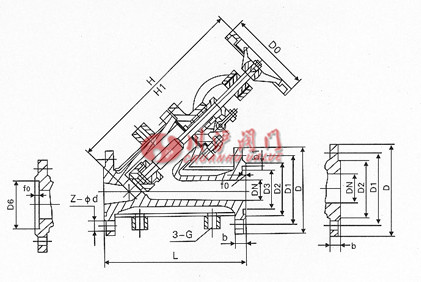

角式保温截止阀 结构尺寸图

角式保温截止阀结构图

角式保温截止阀 连接尺寸

BJ45W-16主要外形尺寸和连接尺寸

公称压力 公称通径 尺 寸
L D D1 D2 D3 B1 Fo b D6 3-G Z-Φd H H1 Do
2.5
4.0		 15 170 105 75 55 35 8 4 16 51 3/8 4-Φ14 250 262 120
20 190 115 115 65 42 8 4 16 58 3/8 4-Φ14 292 308 140
25 210 135 135 78 50 8 4 18 66 3/8 4-Φ18 340 375 160
32 230 145 145 85 60 8 4 18 76 3/8 4-Φ18 338 375 160
2.5
4.0		 40 260 160 125 100 72 8 4 20 65 1/2 4-Φ18 360 386 160
50 300 180 145 120 94 8 4 22 88 1/2 8-Φ18 410 450 240
65 340 195 160 130 105 8 4 22 110 1/2 8-Φ18 440 485 240
80 380 230 190 160 128 11 4.5 24 121 1/2 8-Φ23 540 600 280
100 430 270 220 188 154 11 4.5 28 150 1/2 8-Φ25 560 625 320
125   300 250 218 182 11 4.5 30 176 1/2 8-Φ25 625 737 360
150 550 330 280 248 2 11 4.5 32 204 1/2 12-Φ25 720 790 360
6.4 25 235 160 125 8 50 8 4 22   1/2 4-Φ18 375 375 160
32 260 165 125 88 60 8 4 24   1/2 4-Φ23 383 383 160
50 300 200 160 130     4 26 110 1/2 8-Φ23 450 450 240
65 340 210 170 140     4 30 121 1/2 8-Φ23 510 510 240
100 430 270 220 188 154 154 4.5 36   1/2 8-Φ25 670 670 400
100 415 300 250 218     4.5 32   1/2 8-Φ25 670 670 400
