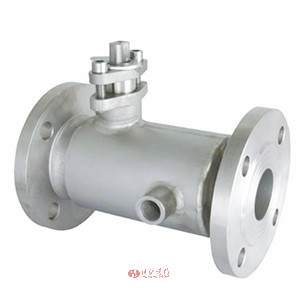

缩径保温球阀 | SBQ41F
缩径保温球阀 产品说明
缩径保温球阀又称缩径保温球阀,是为满足客户特殊工况在一体式保温球阀基础上开发新型保温阀，该阀具有保温、保冷特性。广泛应用于石油、化工、冶金、制药、食品等各类系统中，以输送还常温下会凝固的高粘度介质。缩径保温球阀由于采用了蒸气夹套保温，故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。
根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。
缩径保温球阀 技术参数
| 设计标准 | ASME B 16.34 GB/T 12224 |
|---|---|
| 结构长度 | ASME B 16.10 GB/T 12221 |
| 连接法兰 | ASME B 16.34 JB/T 79 |
| 驱动方式 | 手动、电动、气动 |
| 试验和检验 | JB/T9092 API 598 |
| 适用介质 | 重油、胶类等易凝固介质 |
缩径保温球阀 零件参数
| 号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||
|---|---|---|---|---|---|---|---|
| GB | ASTM | GB | ASTM | ||||
| 1 | 夹套 | 25 | A105 | 5 | 球体 | ||
| 2 | 阀座 | WCB | A216-WCB | 6 | 阀杆 | 1Cr13 | A247-410 |
| 3 | 阀体 | 1Cr18Ni9Ti | SS304 | 7 | 填料 | 柔性石墨 | |
| 4 | 密封圈 | PTFE、对位聚苯 | 8 | 填料压盖 | WCB | A216-WCB | |

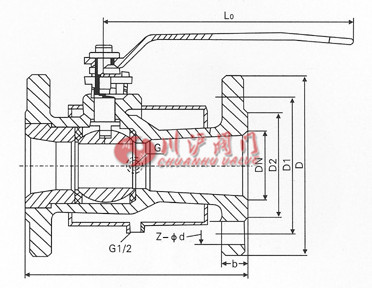

缩径保温球阀 结构尺寸图
缩径保温球阀 连接尺寸
| 公称通径DN | L | D | D1 | D2 | B | F | Z-Φd | Z-G |
|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 3/8 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 3/8 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 3/8 |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 1/2 |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 1/2 |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 1/2 |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 1/2 |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-Φ18 | 1/2 |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | 4-Φ18 | 1/2 |
| 125 | 320 | 280 | 240 | 210 | 22 | 3 | 4-Φ23 | 1/2 |
| 150 | 360 | 335 | 295 | 265 | 26 | 3 | 4-Φ23 | 1/2 |
